Õigete liigpingekaitsete valik on fotogalvaanilise paigaldise ohutuse ja vastupidavuse võti. Isegi parim inverter või paneelid ei ole immuunsed liigpingete mõjude suhtes, mis tekivad atmosfääriliste tühjenemiste või lülitusnähtuste tagajärjel.
Seetõttu on lisaks kaitseaparaatidele endile sama oluline nende korrektne maandamine – tähtis on nii juhtmete tüüp kui ka ristlõige.

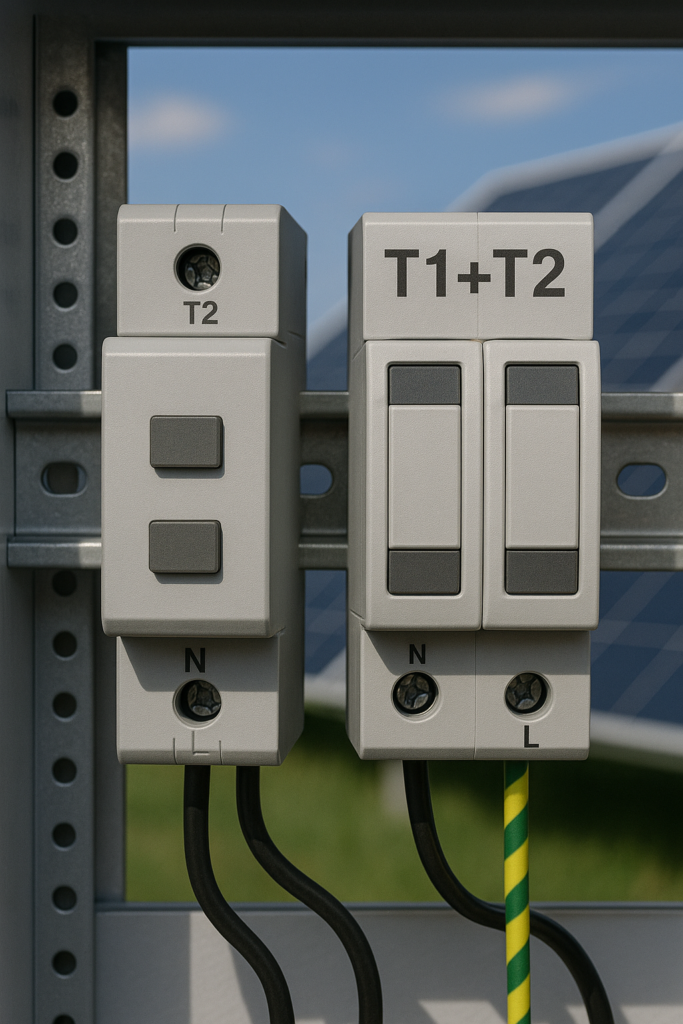

Millal kasutada T2 tüüpi kaitsmeid
T2 (tüüp 2) liigpingepiirikud paigaldatakse süsteemidesse ilma otsese pikselöögi riskita, s.t. kui:
- hoonel puudub piksekaitsesüsteem (LPS),
- katus on valmistatud mittejuhtivast materjalist (nt keraamilised katusekivid, katusepapp/bituumen, sindel, kiltkivi),
- PV-konstruktsioon ei ole ühendatud piksekaitse maandusega.
Sellisel juhul kaitseb T2 kaudsete ja indutseeritud liigpingete eest, mis võivad tekkida pikselöögi korral hoone läheduses või elektrivõrgus.
Millal kasutada T1+T2 tüüpi kaitsmeid
T1+T2 liigpingepiirikud on nõutavad seal, kus esineb otsese pikselahenduse risk – s.t. kui:
- objektil on piksekaitsesüsteem,
- PV-konstruktsioon on metalliliselt (galvaaniliselt) ühendatud LPS-i või maandusega,
- katus on metallist (trapetsplekk, metallkatusekivid) ja moodustab ühenduse PV-konstruktsiooniga,
- DC-juhtmed kulgevad lähemal kui 0,5 m piksekaitse elementidest.
T1+T2 kaitseb otseste ja kaudsete lahenduste mõjude eest, seetõttu kasutatakse seda nii DC– kui ka AC-poolel.
Praktiline reegel:
Kui katusel on kasutatud T1+T2 liigpingekaitset, siis peaks ka AC-jaotuskilbis olema paigaldatud T1+T2, et säilitada kaitsete koordineeritus inverteri mõlemal poolel.
Kaitsmete kordamine pikkade stringide korral
Kui kaugus PV-moodulite ja inverteri vahel ületab 10 m, tuleb DC-liigpingekaitsed korrata stringi alguses ja lõpus:
- üks komplekt paneelide juures (PV stringikarbis),
- teine inverteri juures.
Nii hajub liigpinge energia tõhusalt ning DC-juhtmed ja seadmed on kaitstud kogu trassi ulatuses.
Maandusjuhtmete ristlõike valik – 6 mm² või 16 mm²?
Liigpingepiirikute tõhusus ei sõltu ainult nende tüübist, vaid ka korrektsest maandusest. Liiga peen maandusjuhe ei pruugi impulsi energiat ära juhtida ning liiga pikk või valesti paigaldatud juhe suurendab kaitseraja impedantsi.
6 mm² Cu mitmekiuline vaskjuhe
Kasutatakse paigaldistes ilma LPS-ita (piksekaitseta), s.t. seal, kus:
- otsese lahenduse risk on madal,
- kasutatakse T2 tüüpi kaitsmeid,
- maandusjuhtmete lõigud on lühikesed (kuni mõni meeter),
- PV-konstruktsioon ühendatakse kohaliku maanduselektroodi või peamise PE potentsiaaliühtlustussiiniga.
Näide: paigaldus eramajas keraamiliste katusekividega katusel, ilma piksekaitseta – 6 mm² Cu juhe on piisav.
16 mm² Cu mitmekiuline vaskjuhe
Kasutatakse paigaldistes piksekaitsesüsteemiga (LPS) või seal, kus:
- PV-konstruktsioon on ühendatud piksekaitse elementidega,
- kasutatakse T1 või T1+T2 tüüpi kaitsmeid,
- hoonel on metallkatus või teraskonstruktsioon,
- on võimalik, et osa piksevoolust võib läbi voolata.
Näide: hall trapetsplekist katusega ja piksekaitsesüsteemiga – 16 mm² Cu juhe PV-konstruktsiooni ja maanduselektroodi ühenduseks on kohustuslik.ezowej i systemem odgromowym – linka Cu 16 mm² jako połączenie konstrukcji PV z uziomem jest obowiązkowa.
Head maandamistavad
- Vedage maandusjuhtmed kõige lühemat ja sirgemat teed, vältides silmuseid ja teravaid kaari.
- Tehke ühendused püsivad ja korrosioonikindlad – eelistatavalt roostevabade klambritega või kõvajoodetud/keevitatud ühendustega.
- Veenduge, et DC-, AC- ja PV-konstruktsiooni maandus on omavahel ühiselt ühendatud ning neil on ühine potentsiaalide võrdluspunkt (peamaandussiin – GSU).
Kokkuvõte
| Element | Hoone/katuse tüüp | Soovitatav SPD | Maanduse ristlõige |
|---|---|---|---|
| Eramaja ilma LPS-ita, katus kivid/papp/sindel | Mittejuhtiv katus | T2 (DC ja AC) | 6 mm² Cu |
| Hoone piksekaitsega või metallkatusega | Juhtiv katus / LPS | T1+T2 (DC ja AC) | 16 mm² Cu |
| Moodulid–inverter vahemaa > 10 m | Pikk string | Korduvad DC SPD-d | Nagu ülal (vastavalt LPS-ile) |
Kokkuvõtteks:
PV-paigaldise liigpingekaitse toimib tõhusalt ainult siis, kui see on terviklik, koordineeritud ja korrektselt maandatud.
7SUN.eu valikust leiate täielikud AC/DC kaitsekomplektid (T2 ja T1+T2), valmis maandusega PV ühenduskarbid ning Cu juhtmed 6 mm² ja 16 mm², mis vastavad standarditele PN-HD 60364-7-712 ja EN 61643-32.
