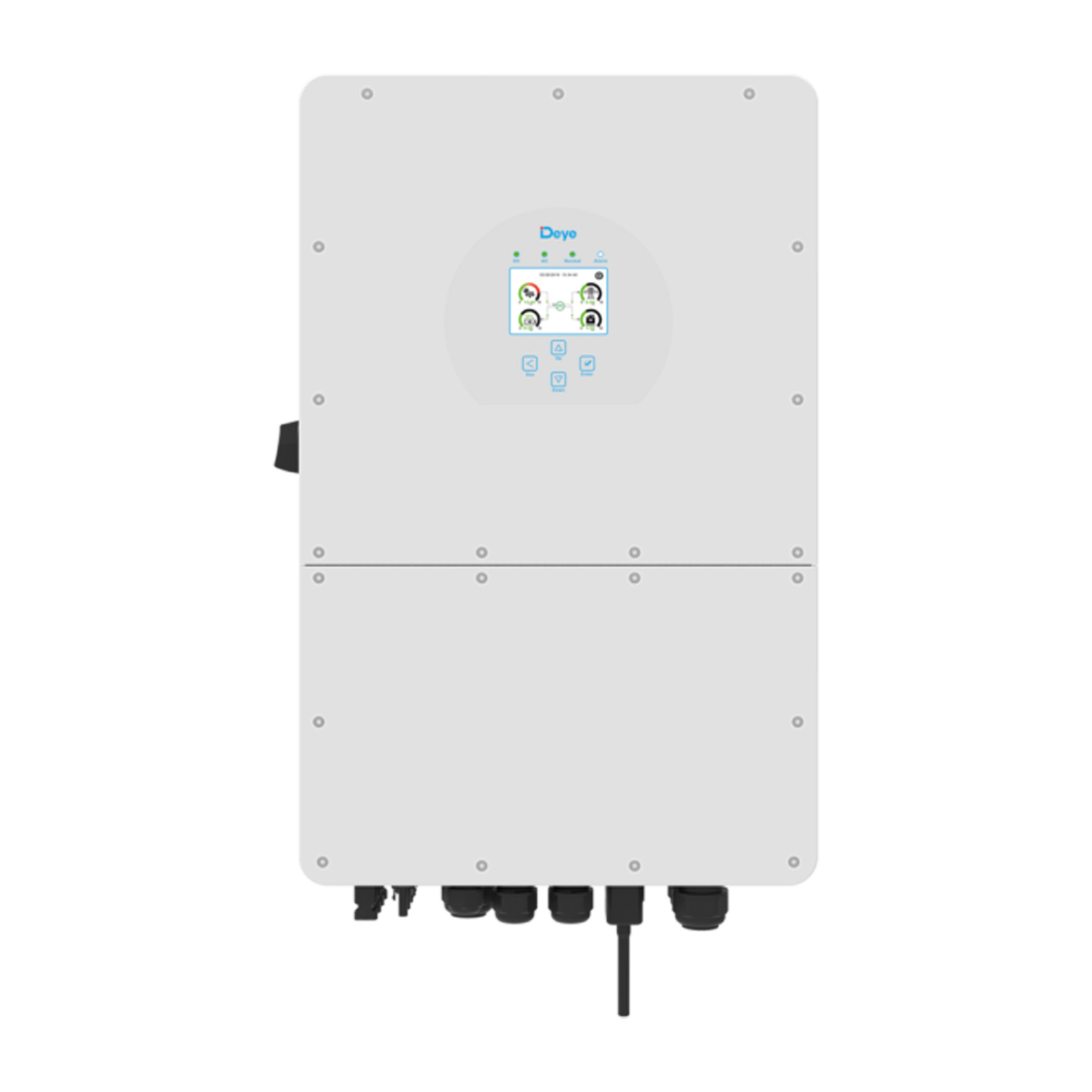

Inverter DEYE SUN-10K-SG01HP3-EU-AM2
SKU: F20GZ7
EAN: 5905951584201
| Tootja | |
|---|---|
| Nimivõimsus | |
| Toiteallikas | |
| Hübriidseade | |
| MPPT | |
| Garantii | |
| Netolaius | |
| Netosügavus | |
| Netokõrgus | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tüüp I | |
| SPD Tüüp II | |
| SPD Typ III | |
| SPD – Vaba pesa | |
| AFCI | |
| Kaal | 39,5 kg |
Toote üksikasjad
| Tootja | |
|---|---|
| Nimivõimsus | |
| Toiteallikas | |
| Hübriidseade | |
| MPPT | |
| Garantii | |
| Netolaius | |
| Netosügavus | |
| Netokõrgus | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tüüp I | |
| SPD Tüüp II | |
| SPD Typ III | |
| SPD – Vaba pesa | |
| AFCI | |
| Kaal | 39,5 kg |
Kolmefaasiline Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 hübriidinverter
Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 hübriidinverterite seeria pakub arenenud lahendusi suurtele fotovoltaika süsteemidele. Tänu kõrgepingeakude toele, töörežiimide on-grid ja off-grid ning paindlike konfiguratsioonivõimaluste tõttu rahuldavad need inverterid ka kõige nõudlikumate kasutajate vajadusi.
Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 inverterite peamised omadused:
- 100% tasakaalustamata võimsus – iga faas suudab töötada täis tasakaalustamata võimsusega, tagades süsteemi stabiilsuse ja usaldusväärsuse.
- Olemasolevate süsteemide moderniseerimise võimalus – koostöö vahelduvvooluga (AC couple) võimaldab lihtsat päikeseenergiasüsteemide uuendamist.
- Kuni 10 akut – paralleelne ühendamine kuni 10 seadmega tööks on-grid ja off-grid, mis tagab suure paindlikkuse konfiguratsioonis.
- Maksimaalne laadimis-/tühjendust vool 50A – suurenenud energiatõhusus Energia salvestaminetamise protsessides.
- Kõrgepingeakud – tagavad kõrgema efektiivsuse ja väiksemad energiakaod süsteemis.
- 6 akude laadimis-/tühjendusperioodi – paindlik energiakasutuse haldamine vastavalt kasutaja vajadustele.
- Toetab diiselgeneraatoreid – energia salvestamise võimalus generaatorist suurendab energiateenuse iseseisvust.
Kellele on see hea valik?
Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 inverterid on ideaalne lahendus suurte tööstuslike ja kaubanduslike paigalduste jaoks. Tänu kõrgepinge toele, usaldusväärsusele ja paindlike konfiguratsioonivõimalustele, on need suurepärane valik kasutajatele, kes ootavad arenenud energiahaldust ja kõrget efektiivsust.
Manual Deye SUN-10K-SG01HP3-EU-AM2
manual-deye-sun-10k-sg01hp3-eu-am2.pdf
| Toote spetsifikatsioon | ||||||||
|---|---|---|---|---|---|---|---|---|
| Mudel | SUN-5K-SG01 HP3-EU-AM2 | SUN-6K-SG01 HP3-EU-AM2 | SUN-8K-SG01 HP3-EU-AM2 | SUN-10K-SG01 HP3-EU-AM2 | SUN-12K-SG01 HP3-EU-AM2 | SUN-15K-SG01 HP3-EU-AM2 | SUN-20K-SG01 HP3-EU-AM2 | SUN-25K-SG01 HP3-EU-AM2 |
| Aku Muudndi andmed | ||||||||
| Aku tüüp | Liitium-ioon | Liitium-ioon | Liitium-ioon | Liitium-ioon | Liitium-ioon | Liitium-ioon | Liitium-ioon | Liitium-ioon |
| Aku pingetase (V) | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 |
| Maks. laadimisvool (A) | 30 | 30 | 37 | 37 | 37 | 37 | 37 | 50 |
| Maks. välja laadimisvool (A) | 30 | 30 | 37 | 37 | 37 | 37 | 37 | 50 |
| Li-ion akude laadimisstrateegia | Ühildamine BMS-iga | Ühildamine BMS-iga | Ühildamine BMS-iga | Ühildamine BMS-iga | Ühildamine BMS-iga | Ühildamine BMS-iga | Ühildamine BMS-iga | Ühildamine BMS-iga |
| Aku Muudndite arv | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| PV Muudndi/väljundi andmed | ||||||||
| Maks. PV Muudndvõimsus (W) | 6500 | 7800 | 10400 | 13000 | 15600 | 19500 | 26000 | 32500 |
| Maks. PV Muudndpingetase (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Algpingetase (V) | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| MPPT pingetase vahemik (V) | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 |
| DC pingetase täiskoormuse juures (V) | 195-850 | 195-850 | 260-850 | 325-850 | 340-850 | 420-850 | 500-850 | 625-850 |
| Nimipingetase PV (V) | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Maks. PV Muudndvool (A) | 20+20 | 20+20 | 20+20 | 20+20 | 26+20 | 26+20 | 26+26 | 26+26 |
| Maks. PV lühisevool (A) | 30+30 | 30+30 | 30+30 | 30+30 | 39+30 | 39+30 | 39+39 | 39+39 |
| MPPT jälgijate arv | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Mitu stringi MPPT jälgijatele | 1+1 | 1+1 | 1+1 | 1+1 | 2+1 | 2+1 | 2+2 | 2+2 |
| AC väljundi andmed | ||||||||
| Nimiväljundvõimsus (W) | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 20000 | 25000 |
| Maks. AC väljundvõimsus (VA) | 5500 | 6600 | 8800 | 11000 | 13200 | 16500 | 22000 | 27500 |
| Nimiväljundvool (A) | 7.6/7.3 | 9.1/8.7 | 12.2/11.6 | 15.2/14.5 | 18.2/17.4 | 22.8/21.8 | 30.4/29 | 37.9/36.3 |
| Maks. väljundvool (A) | 8.4/8 | 10/9.6 | 13.4/12.8 | 16.7/16 | 20/19.2 | 25/24 | 33.4/31.9 | 41.7/39.9 |
| Maksimaalne pidev väljund (A) | 40 | 40 | 40 | 40 | 80 | 80 | 80 | 80 |
| Piiranguline võimsus (off-grid) (W) | 1.5 x nimivõimsus, 10s | 1.5 x nimivõimsus, 10s | 1.5 x nimivõimsus, 10s | 1.5 x nimivõimsus, 10s | 1.5 x nimivõimsus, 10s | 1.5 x nimivõimsus, 10s | 1.5 x nimivõimsus, 10s | 1.5 x nimivõimsus, 10s |
| Generaatori sissevool / Nutika koormuse vool (A) | 7.6/40/7.6 | 9.1/40/9.1 | 12.2/40/12.2 | 15.2/40/15.2 | 18.2/80/18.2 | 22.8/80/22.8 | 30.4/80/30.4 | 37.9/80/37.9 |
| Võimsuse koefitsendi reguleerimise vahemik | 0.8 ettepoole kuni 0.8 tagasi | 0.8 ettepoole kuni 0.8 tagasi | 0.8 ettepoole kuni 0.8 tagasi | 0.8 ettepoole kuni 0.8 tagasi | 0.8 ettepoole kuni 0.8 tagasi | 0.8 ettepoole kuni 0.8 tagasi | 0.8 ettepoole kuni 0.8 tagasi | 0.8 ettepoole kuni 0.8 tagasi |
| Nimifrekvents ja võrgu võimsus (Hz) (V) | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac |
| Ühenduse tüüp võrku | 3 faasi | 3 faasi | 3 faasi | 3 faasi | 3 faasi | 3 faasi | 3 faasi | 3 faasi |
| Kohustuslik harmoonilise voolu moonutamine (THDi) | <3% (nimivõimsus) | <3% (nimivõimsus) | <3% (nimivõimsus) | <3% (nimivõimsus) | <3% (nimivõimsus) | <3% (nimivõimsus) | <3% (nimivõimsus) | <3% (nimivõimsus) |
| DC sissevool | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In |
| Tõhusus | ||||||||
| Maksimaalne efektiivsus | 97.6% | 97.6% | 97.6% | 97.6% | 97.6% | 97.6% | 97.6% | 97.6% |
| Euro efektiivsus | 97.0% | 97.0% | 97.0% | 97.0% | 97.0% | 97.0% | 97.0% | 97.0% |
| MPPT efektiivsus | >99% | >99% | >99% | >99% | >99% | >99% | >99% | >99% |
| Seadmete kaitse | ||||||||
| Integratsioonikaitse | Kaitse tagasipöördmise eest, suurvoolu kaitse, pingepüsimise kaitse, AC väljundi lühise kaitse, termiline kaitse, isolatsioonitakistuse jälgimine, DC komponentide jälgimine, põhimaanteel voolu jälgimine, energiarendi jälgimine, saare töö kaitse, maandumisel signalisatsioon, DC väljundi lüliti, koormuslüliti pingepüsimise kaitse, jääkvoolu tuvastamine (RCD), ülepingekaitse tase. | Kaitse tagasipöördmise eest, suurvoolu kaitse, pingepüsimise kaitse, AC väljundi lühise kaitse, termiline kaitse, isolatsioonitakistuse jälgimine, DC komponentide jälgimine, põhimaanteel voolu jälgimine, energiarendi jälgimine, saare töö kaitse, maandumisel signalisatsioon, DC väljundi lüliti, koormuslüliti pingepüsimise kaitse, jääkvoolu tuvastamine (RCD), ülepingekaitse tase. | Kaitse tagasipöördmise eest, suurvoolu kaitse, pingepüsimise kaitse, AC väljundi lühise kaitse, termiline kaitse, isolatsioonitakistuse jälgimine, DC komponentide jälgimine, põhimaanteel voolu jälgimine, energiarendi jälgimine, saare töö kaitse, maandumisel signalisatsioon, DC väljundi lüliti, koormuslüliti pingepüsimise kaitse, jääkvoolu tuvastamine (RCD), ülepingekaitse tase. | Kaitse tagasipöördmise eest, suurvoolu kaitse, pingepüsimise kaitse, AC väljundi lühise kaitse, termiline kaitse, isolatsioonitakistuse jälgimine, DC komponentide jälgimine, põhimaanteel voolu jälgimine, energiarendi jälgimine, saare töö kaitse, maandumisel signalisatsioon, DC väljundi lüliti, koormuslüliti pingepüsimise kaitse, jääkvoolu tuvastamine (RCD), ülepingekaitse tase. | Kaitse tagasipöördmise eest, suurvoolu kaitse, pingepüsimise kaitse, AC väljundi lühise kaitse, termiline kaitse, isolatsioonitakistuse jälgimine, DC komponentide jälgimine, põhimaanteel voolu jälgimine, energiarendi jälgimine, saare töö kaitse, maandumisel signalisatsioon, DC väljundi lüliti, koormuslüliti pingepüsimise kaitse, jääkvoolu tuvastamine (RCD), ülepingekaitse tase. | Kaitse tagasipöördmise eest, suurvoolu kaitse, pingepüsimise kaitse, AC väljundi lühise kaitse, termiline kaitse, isolatsioonitakistuse jälgimine, DC komponentide jälgimine, põhimaanteel voolu jälgimine, energiarendi jälgimine, saare töö kaitse, maandumisel signalisatsioon, DC väljundi lüliti, koormuslüliti pingepüsimise kaitse, jääkvoolu tuvastamine (RCD), ülepingekaitse tase. | Kaitse tagasipöördmise eest, suurvoolu kaitse, pingepüsimise kaitse, AC väljundi lühise kaitse, termiline kaitse, isolatsioonitakistuse jälgimine, DC komponentide jälgimine, põhimaanteel voolu jälgimine, energiarendi jälgimine, saare töö kaitse, maandumisel signalisatsioon, DC väljundi lüliti, koormuslüliti pingepüsimise kaitse, jääkvoolu tuvastamine (RCD), ülepingekaitse tase. | |
| Ülepingekaitse tase | II tüüp (DC), II tüüp (AC) | II tüüp (DC), II tüüp (AC) | II tüüp (DC), II tüüp (AC) | II tüüp (DC), II tüüp (AC) | II tüüp (DC), II tüüp (AC) | II tüüp (DC), II tüüp (AC) | II tüüp (DC), II tüüp (AC) | II tüüp (DC), II tüüp (AC) |
| Sertifikaadid ja standardid | ||||||||
| Võrgureeglid | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE soovitus R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE soovitus R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE soovitus R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE soovitus R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE soovitus R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE soovitus R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE soovitus R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE soovitus R25, G99, VDE-AR-N 4105 |
| Ohutusstandardid / EMC | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
| Üldandmed | ||||||||
| Tööpinna temperatuurivahemik (°C) | -40 kuni +60°C, >45°C võimsuse piiramine | -40 kuni +60°C, >45°C võimsuse piiramine | -40 kuni +60°C, >45°C võimsuse piiramine | -40 kuni +60°C, >45°C võimsuse piiramine | -40 kuni +60°C, >45°C võimsuse piiramine | -40 kuni +60°C, >45°C võimsuse piiramine | -40 kuni +60°C, >45°C võimsuse piiramine | -40 kuni +60°C, >45°C võimsuse piiramine |
| Jahtumise tüüp | looduslik jahutus | looduslik jahutus | intelligentne õhujahutus | intelligentne õhujahutus | intelligentne õhujahutus | intelligentne õhujahutus | intelligentne õhujahutus | intelligentne õhujahutus |
| Müra (dB) | ≤55 | ≤55 | ≤55 | ≤55 | ≤55 | ≤55 | ≤55 | ≤55 |
| BMS-iga suhtlemine | CAN | CAN | CAN | CAN | CAN | CAN | CAN | CAN |
| Kaalu (kg) | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 |
| Korpuse mõõtmed (SxKxG mm) | 408×638×237 (ilma ühenduste ja käepidemeteta) | 408×638×237 (ilma ühenduste ja käepidemeteta) | 408×638×237 (ilma ühenduste ja käepidemeteta) | 408×638×237 (ilma ühenduste ja käepidemeteta) | 408×638×237 (ilma ühenduste ja käepidemeteta) | 408×638×237 (ilma ühenduste ja käepidemeteta) | 408×638×237 (ilma ühenduste ja käepidemeteta) | 408×638×237 (ilma ühenduste ja käepidemeteta) |
| Kaitsetase IP | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 |
| Paigaldusviis | Seinale paigaldamine | Seinale paigaldamine | Seinale paigaldamine | Seinale paigaldamine | Seinale paigaldamine | Seinale paigaldamine | Seinale paigaldamine | Seinale paigaldamine |
| Garantii | 5 aastat/10 aastat (valikuline) | 5 aastat/10 aastat (valikuline) | 5 aastat/10 aastat (valikuline) | 5 aastat/10 aastat (valikuline) | 5 aastat/10 aastat (valikuline) | 5 aastat/10 aastat (valikuline) | 5 aastat/10 aastat (valikuline) | 5 aastat/10 aastat (valikuline) |
