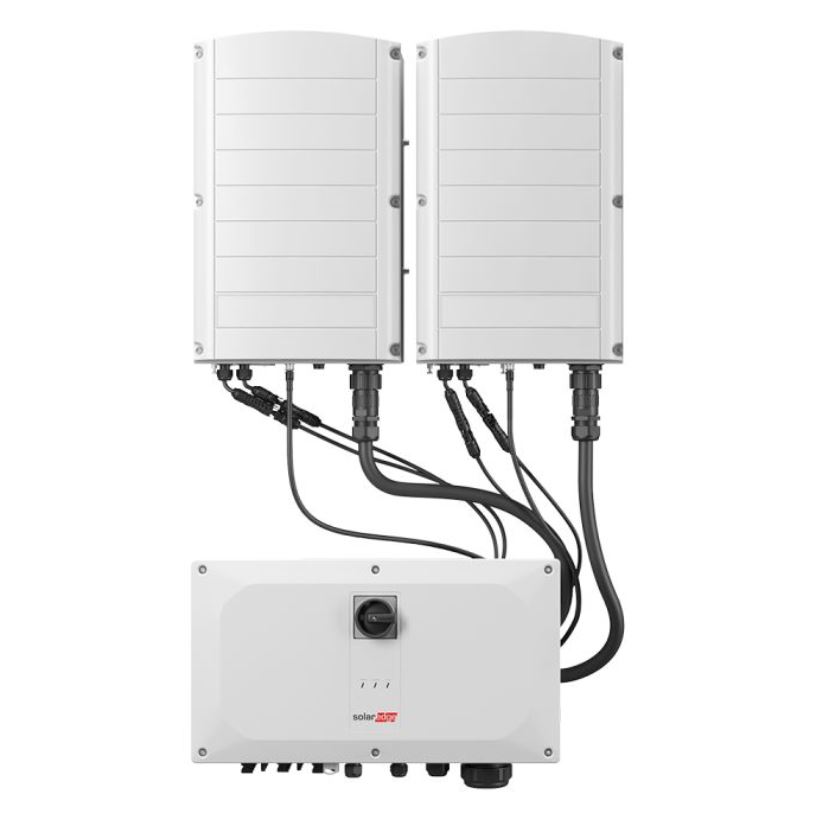

Inverter SOLAR EDGE SE50K – RW00IBPQ4 + 2 abiseadet SESUK- RW00INNN4 SYNERGY TECHNOLOGY (w/RSD)
SKU: F240L0
EAN: 5905951582443
| Tootja | |
|---|---|
| Nimivõimsus | |
| Toiteallikas | |
| Hübriidseade | |
| MPPT | |
| Garantii | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tüüp I | |
| SPD Tüüp II | |
| SPD Typ III | |
| SPD – Vaba pesa | |
| AFCI | |
| Kaal | 81,2 kg |
Netohind
2 570,90 €
Bruto
Bruto
Datasheet Solar Edge SE50K - RW00IBPQ4 + 2 pcs. SESUK-RW00INNN4 (w/RSD)
datasheet-solar-edge-se50k-rw00ibpq4-2-pcs-sesuk-rw00innn4-w-rsd.pdf
Toote üksikasjad
| Tootja | |
|---|---|
| Nimivõimsus | |
| Toiteallikas | |
| Hübriidseade | |
| MPPT | |
| Garantii | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tüüp I | |
| SPD Tüüp II | |
| SPD Typ III | |
| SPD – Vaba pesa | |
| AFCI | |
| Kaal | 81,2 kg |
Inwerter SolarEdge seeriast SE50K / SE66.6K / SE90K / SE100K / SE120K
SE50K / SE66.6K / SE90K / SE100K / SE120K seeria inwertereid on loodud suurte fotogalvaaniliste süsteemide jaoks, pEnergia salvestaminees ületamatut efektiivsust, turvalisust ja kasutusmugavust. Moodulaarse konstruktsiooni ja täiustatud funktsioonide abil vastavad need seadmed PV tööstuse kõrgeimatele standarditele.
Olulised omadused:
- Esialgne tööleandmine: Süsteemi komponentide automaatne valideerimine paigaldamise etapil, mis lühendab paigaldus- ja käivitamisaega.
- Lihtne paigaldus: Moodulaarne, kerge konstruktsioon võimaldab kahekesi paigaldada.
- Arvukad turvafunktsioonid: Sisseehitatud temperatuuritundurid ja kaare lühisekaitse funktsioon koos valikuliste kiirete väljalülitamise võimalustega.
- Iseseisev üksuste töö: Sünergilised üksused vähendavad katkestusteta tööaega ja muudavad hoolduse lihtsamaks.
- Integreeritud kaitsesüsteemid: DC tüüpi 2 ülepingekaitse ja AC tüüpi 2 SPD maksimaalse turvalisuse tagamiseks.
Miks valida SE50K / SE66.6K / SE90K / SE100K / SE120K seeria inwerter?
Selle seeria inwerterid pakuvad reaalaja jälgimist, mis võimaldab suuremat kontrolli süsteemi efektiivsuse üle ning kiiret võimalike probleemide tuvastamist. Integreeritud PID piiramisfunktsioon tagab maksimaalse efektiivsuse ja ühilduvus SolarEdge’i täiustatud energiahalduse süsteemidega muudab need tulevikukindlaks valikuks.
Tänu kergele konstruktsioonile ja lihtsale paigaldusele sobivad need seadmed nii suurte kommertsinglusti kui ka tööstuslike süsteemide jaoks. Sisseehitatud ülepinge kaitse, valikulised DC hädaolukorra väljalülitid ja täiendavad turvafunktsioonid tagavad usaldusväärsuse ja vastupidavuse kõrgimal tasemel. See on ideaalne lahendus investoritele, kes otsivad efektiivseid ja mitmekeMuudid inwertereid suurte PV süsteemide jaoks.
Datasheet Solar Edge SE50K - RW00IBPQ4 + 2 pcs. SESUK-RW00INNN4 (w/RSD)
datasheet-solar-edge-se50k-rw00ibpq4-2-pcs-sesuk-rw00innn4-w-rsd.pdf
| Tehnilised andmed SolarEdge SE50K – SE120K | |||||||
|---|---|---|---|---|---|---|---|
| SExxK-xxx0Ixxxx | SExxKxxx8Ixxxx | ||||||
| Parameeter | SE50K (võrk 400V) | SE66.6K (võrk 400V) | SE90K (võrk 400V) | SE100K (võrk 400V) | SE120K (võrk 480V) | ||
| Väljund | |||||||
| Nimiväljundvõimsus (W) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Maksimaalne näivvõimsus (VA) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| AC väljundpingetase — faas-faasi/fasi-neutraalne (Vähemalt) (Vac) | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 480 / 277 | ||
| AC väljundpingetase — faasi-faas/neutraalne vahemik (Vac) | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 432 – 529 / 249 – 305 | ||
| AC sagedus (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | ||
| Maksimaalne pidev väljundvool (A) | 72,5 | 96,5 | 130,5 | 145,0 | 145,0 | ||
| AC väljundliidese ühendused | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | ||
| Toetatud võrgu tüübid | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | ||
| Maksimaalne diferentiaalvool (mA) | 200 | 200 | 300 | 300 | 300 | ||
| Võrgu jälgimine, saare töö kaitse, seadistatav võimsuse koefitsient, riigiti seadistatavad läveväärtused | Jah | Jah | Jah | Jah | Jah | ||
| Kokkuvõtvad harmoonilised moonutused (THD) (%) | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ||
| Võimsuse koefitsiendi vahemik | ±0.8 kuni ±1 | ±0.8 kuni ±1 | ±0.8 kuni ±1 | ±0.8 kuni ±1 | ±0.8 kuni ±1 | ||
| Muudnd | |||||||
| Maksimaalne DC võimsus (STC moodul) inverteri / sünergilise üksuse kohta (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 | ||
| Ilma transformátorita, mitte maandatud | Jah | Jah | Jah | Jah | Jah | ||
| Maksimaalne Muudndpingetase DC+ kuni DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Nimipingetase DC+ kuni DC- (VDC) | 750 | 750 | 750 | 750 | 850 | ||
| Maksimaalne Muudndvool (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 | ||
| Tagasipõrkamise kaitse | Jah | Jah | Jah | Jah | Jah | ||
| Maanduse avastamine | Tundlikkus 167 kΩ sünergilise üksuse kohta | Tundlikkus 167 kΩ sünergilise üksuse kohta | Tundlikkus 167 kΩ sünergilise üksuse kohta | Tundlikkus 167 kΩ sünergilise üksuse kohta | Tundlikkus 167 kΩ sünergilise üksuse kohta | ||
| Maksimaalne efektiivsus inverteris (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 | ||
| Euroopa efektiivsus (kaalu järgi) (%) | 98 | 98 | 98 | 98 | 98 | ||
| Öine energiatarve (W) | < 8 | < 8 | < 12 | < 12 | < 12 | ||
| Muud funktsioonid | |||||||
| Toetatud suhtlusliideste tüübid | 2 x RS485, Ethernet, Wi-Fi (valikuline), mobiilivõrk (valikuline) | 2 x RS485, Ethernet, Wi-Fi (valikuline), mobiilivõrk (valikuline) | 2 x RS485, Ethernet, Wi-Fi (valikuline), mobiilivõrk (valikuline) | 2 x RS485, Ethernet, Wi-Fi (valikuline), mobiilivõrk (valikuline) | 2 x RS485, Ethernet, Wi-Fi (valikuline), mobiilivõrk (valikuline) | ||
| Nutikas energia juhtimine | Ekspordi piiramine | Ekspordi piiramine | Ekspordi piiramine | Ekspordi piiramine | Ekspordi piiramine | ||
| Inverteri käivitamine | Mobiilirakenduse SetApp kaudu, kasutades sisseehitatud Wi-Fi pääsupunkti kohaliku ühenduse loomiseks | Mobiilirakenduse SetApp kaudu, kasutades sisseehitatud Wi-Fi pääsupunkti kohaliku ühenduse loomiseks | Mobiilirakenduse SetApp kaudu, kasutades sisseehitatud Wi-Fi pääsupunkti kohaliku ühenduse loomiseks | Mobiilirakenduse SetApp kaudu, kasutades sisseehitatud Wi-Fi pääsupunkti kohaliku ühenduse loomiseks | Mobiilirakenduse SetApp kaudu, kasutades sisseehitatud Wi-Fi pääsupunkti kohaliku ühenduse loomiseks | ||
| Kaitse elektrikaare tekitatavate häirete eest | Sisseehitatud, kasutajate seadistatav (vastavalt UL1699B) | Sisseehitatud, kasutajate seadistatav (vastavalt UL1699B) | Sisseehitatud, kasutajate seadistatav (vastavalt UL1699B) | Sisseehitatud, kasutajate seadistatav (vastavalt UL1699B) | Sisseehitatud, kasutajate seadistatav (vastavalt UL1699B) | ||
| Kiire väljalülitamine | Valikuline (automaatne pärast AC võrgust eemaldamist) | Valikuline (automaatne pärast AC võrgust eemaldamist) | Valikuline (automaatne pärast AC võrgust eemaldamist) | Valikuline (automaatne pärast AC võrgust eemaldamist) | Valikuline (automaatne pärast AC võrgust eemaldamist) | ||
| PID regulaator | Öised tunnid, sisseehitatud | Öised tunnid, sisseehitatud | Öised tunnid, sisseehitatud | Öised tunnid, sisseehitatud | Öised tunnid, sisseehitatud | ||
| RS485 vastu pinge kaitse (pordid 1+2) | Typ II, vahetatavad kohapeal, integreeritud | Typ II, vahetatavad kohapeal, integreeritud | Typ II, vahetatavad kohapeal, integreeritud | Typ II, vahetatavad kohapeal, integreeritud | Typ II, vahetatavad kohapeal, integreeritud | ||
| DC kaitse ülepingete eest | Typ II, vahetatavad kohapeal, integreeritud | Typ II, vahetatavad kohapeal, integreeritud | Typ II, vahetatavad kohapeal, integreeritud | Typ II, vahetatavad kohapeal, integreeritud | Typ II, vahetatavad kohapeal, integreeritud | ||
| AC kaitse ülepingete eest | Typ II, vahetatavad kohapeal, valikuline | Typ II, vahetatavad kohapeal, valikuline | Typ II, vahetatavad kohapeal, valikuline | Typ II, vahetatavad kohapeal, valikuline | Typ II, vahetatavad kohapeal, valikuline | ||
| DC kaitse (ühepoolne) | 25 A, valikuline | 25 A, valikuline | 25 A, valikuline | 25 A, valikuline | 25 A, valikuline | ||
| DC lüliti | Valikuline | Valikuline | Valikuline | Valikuline | Valikuline | ||
| Vastavus standarditele | |||||||
| Ohutus | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | ||
| Võrguga ühendamise normid | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Generaator Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Generaator Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Generaator Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Generaator Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Generaator Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | ||
| EMC | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | ||
| RoHS | Jah | Jah | Jah | Jah | Jah | ||
| Paigaldus spetsifikatsioonid | |||||||
| Sünergiliste üksuste arv inverteri kohta | 2 | 2 | 3 | 3 | 3 | ||
| AC kaabli ristlõige ja välisläbimõõt (mm²) | Ristlõige kuni 120 / 70 mm²; välisläbimõõt 30-50 / 12-20 mm | Ristlõige kuni 120 / 70 mm²; välisläbimõõt 30-50 / 12-20 mm | Ristlõige kuni 120 / 70 mm²; välisläbimõõt 30-50 / 12-20 mm | Ristlõige kuni 120 / 70 mm²; välisläbimõõt 30-50 / 12-20 mm | Ristlõige kuni 120 / 70 mm²; välisläbimõõt 30-50 / 12-20 mm | ||
| DC Muudnd: Inverter / Sünergiline üksus | 8/4 paari MC4 | Klamber, 2 paari / 1 paar, ristlõige kuni 50 mm², alumiinium või vask, juhtme välisläbimõõt 12-20 mm | 8/4 paari MC4 | Klamber, 2 paari / 1 paar, ristlõige kuni 50 mm², alumiinium või vask, juhtme välisläbimõõt 12-20 mm | 12/4 paari MC4 | Klamber, 3 paari / 1 paar, ristlõige kuni 50 mm², alumiinium või vask, juhtme välisläbimõõt 12-20 mm | 12/4 paari MC4 | Klamber, 3 paari / 1 paar, ristlõige kuni 50 mm², alumiinium või vask, juhtme välisläbimõõt 12-20 mm | 12/4 paari MC4 | Klamber, 3 paari / 1 paar, ristlõige kuni 50 mm², alumiinium või vask, juhtme välisläbimõõt 12-20 mm | ||
| Mõõdud (kõrgus × laius × sügavus) (mm) | Sünergiline üksus: 558 x 328 x 273 mm; Sünergia haldaja: 360 x 560 x 295 mm | Sünergiline üksus: 558 x 328 x 273 mm; Sünergia haldaja: 360 x 560 x 295 mm | Sünergiline üksus: 558 x 328 x 273 mm; Sünergia haldaja: 360 x 560 x 295 mm | Sünergiline üksus: 558 x 328 x 273 mm; Sünergia haldaja: 360 x 560 x 295 mm | Sünergiline üksus: 558 x 328 x 273 mm; Sünergia haldaja: 360 x 560 x 295 mm | ||
| Kaal (kg) | Sünergiline üksus: 32 kg; Sünergia haldaja: 18 kg | Sünergiline üksus: 32 kg; Sünergia haldaja: 18 kg | Sünergiline üksus: 32 kg; Sünergia haldaja: 18 kg | Sünergiline üksus: 32 kg; Sünergia haldaja: 18 kg | Sünergiline üksus: 32 kg; Sünergia haldaja: 18 kg | ||
| Töötava keskkonna temperatuur (°C) | -40 kuni +60 | -40 kuni +60 | -40 kuni +60 | -40 kuni +60 | -40 kuni +60 | ||
| Jahtumine | Ventilaator (vahetatav) | Ventilaator (vahetatav) | Ventilaator (vahetatav) | Ventilaator (vahetatav) | Ventilaator (vahetatav) | ||
| Müra (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 | ||
| Kaitsetase | IP65 — välistingimustes või Muudruumides | IP65 — välistingimustes või Muudruumides | IP65 — välistingimustes või Muudruumides | IP65 — välistingimustes või Muudruumides | IP65 — välistingimustes või Muudruumides | ||
| Paigaldus | Kinnituskomplekt kuulub | Kinnituskomplekt kuulub | Kinnituskomplekt kuulub | Kinnituskomplekt kuulub | Kinnituskomplekt kuulub | ||
