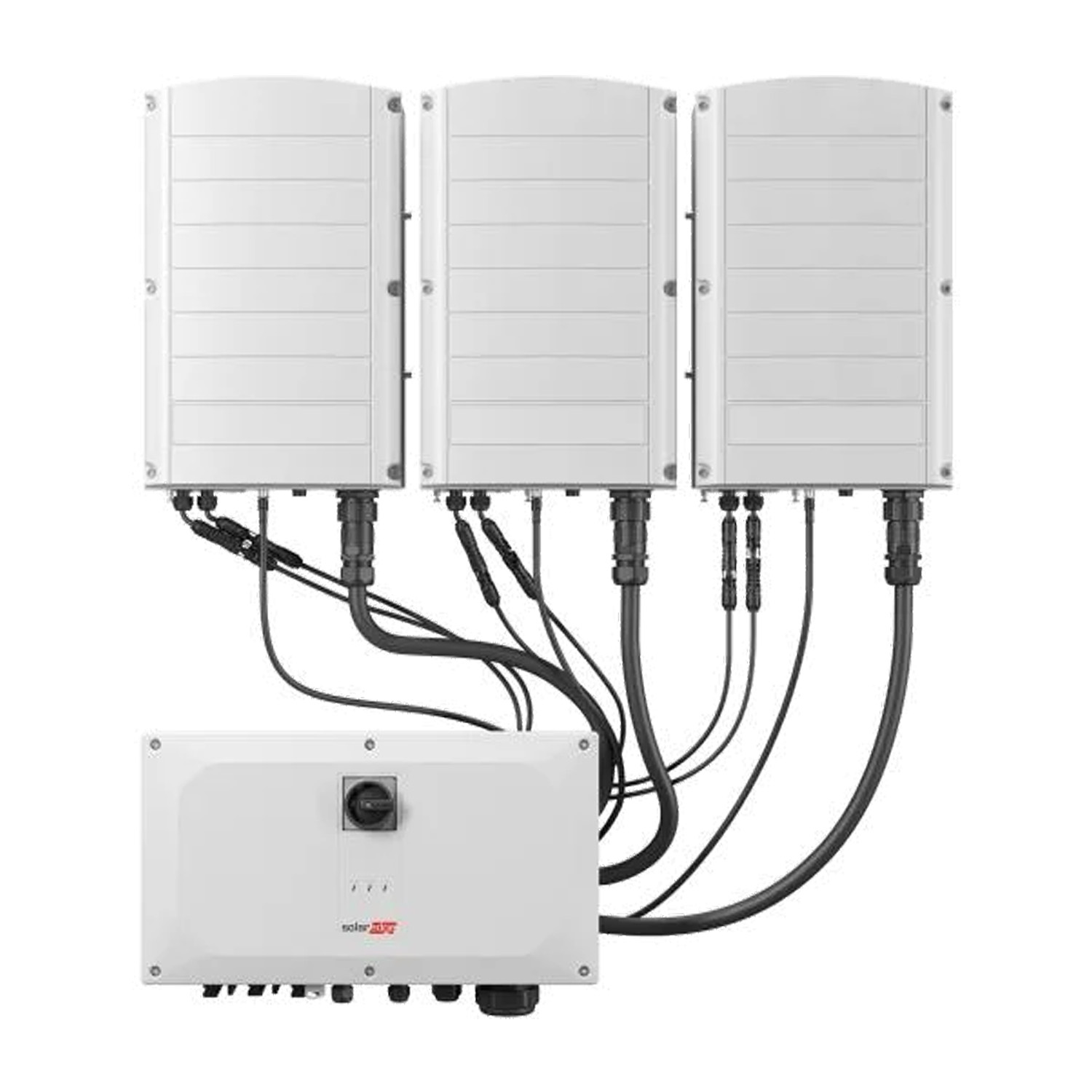

Inverter SOLAR EDGE SE100K – RW00IBNM4 + 3 abiseadet SESUK- RWR0INNN4
SKU: F240M02
EAN: 2010000031537
| Tootja | |
|---|---|
| Nimivõimsus | |
| Toiteallikas | |
| Hübriidseade | |
| MPPT | |
| Garantii | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tüüp I | |
| SPD Tüüp II | |
| SPD Typ III | |
| SPD – Vaba pesa | |
| AFCI | |
| Kaal | 114,52 kg |
| CN | 85044086 |
Netohind
4 438,95 €
Bruto
Bruto
Toote üksikasjad
| Tootja | |
|---|---|
| Nimivõimsus | |
| Toiteallikas | |
| Hübriidseade | |
| MPPT | |
| Garantii | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tüüp I | |
| SPD Tüüp II | |
| SPD Typ III | |
| SPD – Vaba pesa | |
| AFCI | |
| Kaal | 114,52 kg |
| CN | 85044086 |
Kolmefaasilised inverterid SolarEdge sünergiatehnoloogiaga (Euroopa)
Kolmefaasilised inverterid SolarEdge sünergiatehnoloogiaga (mudelid SE50K, SE66.6K, SE90K, SE100K, SE120K) on nii arenenud lahendused suurtele fotogalvaanilistele süsteemidele, mis on loodud kiireks paigaldamiseks ja maksimaalse efektiivsuse saavutamiseks. Moodulaarse disaini tõttu, mis sisaldab 2 või 3 sünergiliste seadmeid ja ühte sünergiat haldavat seadet, on montaaž lihtne ja saab teostada kahel inimesel. Need inverterid pakuvad pikka garantiiaega (12-20 aastat) ning mitmeid sisseehitatud turva- ja jälgimisfunktsioone.
Kolmefaasiliste SolarEdge inverterite sünergiatehnoloogia peamised omadused:
- Kiire paigaldus ja käivitamine: Eelneva käitumise eriline protsess võimaldab komponentide ja kaablite automaatset valideerimist enne võrku ühendamist, samas kui kerge, moodulaarne konstruktsioon lihtsustab montaaži.
- Kõrge usaldusväärsus ja lihtne kasutamine: Iga sünergilise seadme iseseisev töö pikendab süsteemi katkestusteta tööaega ja lihtsustab hooldust.
- Täiustatud ohutus: Sisetooted temperatuuriandurid tuvastavad kaablite rikked, integreeritud lühise kaitse, valikulised kiirete väljalülitamiste lahendused ning jälgitavad, vahetatavad ülepingekaitsed (SPD DC tüüp 2, valikuline AC tüüp 2).
- Süsteemi maksimaalne efektiivsus: Sisetooted, mis vähendavad potentsiaaliga indutseeritud lagunemist (PID), ning invertri maksimaalne efektiivsus on kuni 98,3%.
- Kompleksne jälgimine: Mooduli tasandil sisseehitatud jälgimisfunktsioon, millel on suhtlus Etherneti või mobiilivõrgu kaudu (valikuline Wi-Fi), tagades süsteemi töö täieliku nähtavuse.
- Lai võimsuse valik: Saadaval mudelid, mille nimivõimsus on AC vahemikus 50 kW kuni 120 kW, sobivad suurte kaubanduslike ja tööstuslike projektide jaoks.
Kellele see valik sobib?
Kolmefaasilised inverterid SolarEdge sünergiatehnoloogiaga on ideaalne lahendus suurte fotogalvaaniliste süsteemide jaoks kaubandus- ja tööstussektoris Euroopa turul. Nende moodulaarne ehitus, täiustatud turvafunktsioonid, kõrge efektiivsus ning ulatuslikud jälgimisvõimalused muudavad need suurepäraseks valikuks investoritele ja arendajatele, kes otsivad usaldusväärseid, kergesti paigaldatavaid ja haldust säästvaid ning kulutõhusaid lahendusi. Pikad garantiiperioodid kinnitavad nende kõrget kvaliteeti ja vastupidavust.
| Parameeter | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| VÕIMALUS | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Nominaalne aktiivne väljundvõimsus AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maksimaalne näiline väljundvõimsus AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Väljundpinge AC – faas-faas/faas-neutraal (nominaalne) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| Väljundpinge AC – vahemik faas-faas/vahemik faas-neutraal (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| AC sagedus (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maksimaalne pidev väljundvool (faas) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Väljundjoonte ühendused AC | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Toetatud võrgud | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maksimaalne diferentseeritud vool(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Võrgu jälgimine, saare töö kaitse, konfigureeritav võimsusfaktor, konfigureeritavad riigipõhised lävestiku väärtused | Jah | Jah | Jah | Jah | Jah |
| Kokkuharmooniline moonutus (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Võimsusfaktori vahemik | +/- 0.8 kuni 1 | +/- 0.8 kuni 1 | +/- 0.8 kuni 1 | +/- 0.8 kuni 1 | +/- 0.8 kuni 1 |
| SISEND | |||||
| Maksimaalne DC võimsus (STC moodul) inverteri / sünergia seade (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Transformaatorita, maapinna kindel | Jah | Jah | Jah | Jah | Jah |
| Maksimaalne sisendpinge DC+ kuni DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 850 |
| Nominaalne sisendpinge DC+ kuni DC- (VDC) | 750 | 750 | 750 | 750 | 750 |
| Maksimaalne sisendvool (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Pööratud polaarsuse kaitse | Jah | Jah | Jah | Jah | Jah |
| Maanduse lühise tuvastamine | Häired 167 kΩ sünergia seadme kohta(4) | Häired 167 kΩ sünergia seadme kohta(4) | Häired 167 kΩ sünergia seadme kohta(4) | Häired 167 kΩ sünergia seadme kohta(4) | Häired 167 kΩ sünergia seadme kohta(4) |
| Maksimaalne inverteri efektiivsus (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Euroopa efektiivsus (kaalutud) (%) | 98 | 98 | 98 | 98 | 98 |
| Öine energiatarve (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| MUUD FUNKTSIOONID | |||||
| Toetatud kommunikatsiooni liidesed(5) | 2 x RS485, Ethernet, Wi-Fi (valikuline), mobiilivõrk (valikuline) | 2 x RS485, Ethernet, Wi-Fi (valikuline), mobiilivõrk (valikuline) | 2 x RS485, Ethernet, Wi-Fi (valikuline), mobiilivõrk (valikuline) | 2 x RS485, Ethernet, Wi-Fi (valikuline), mobiilivõrk (valikuline) | 2 x RS485, Ethernet, Wi-Fi (valikuline), mobiilivõrk (valikuline) |
| Nutikas energiahaldus | Ekspordi piirang | Ekspordi piirang | Ekspordi piirang | Ekspordi piirang | Ekspordi piirang |
| Inverteri käivitamine | Mobiilirakendus SetApp, mis kasutab sisseehitatud Wi-Fi ligipääsupunkti kohaliku ühenduse loomiseks | Mobiilirakendus SetApp, mis kasutab sisseehitatud Wi-Fi ligipääsupunkti kohaliku ühenduse loomiseks | Mobiilirakendus SetApp, mis kasutab sisseehitatud Wi-Fi ligipääsupunkti kohaliku ühenduse loomiseks | Mobiilirakendus SetApp, mis kasutab sisseehitatud Wi-Fi ligipääsupunkti kohaliku ühenduse loomiseks | Mobiilirakendus SetApp, mis kasutab sisseehitatud Wi-Fi ligipääsupunkti kohaliku ühenduse loomiseks |
| Kaitse elektrikaare põhjustatud häirete eest | Sisseehitatud, kasutaja seadistatav (kooskõlas UL1699B) | Sisseehitatud, kasutaja seadistatav (kooskõlas UL1699B) | Sisseehitatud, kasutaja seadistatav (kooskõlas UL1699B) | Sisseehitatud, kasutaja seadistatav (kooskõlas UL1699B) | Sisseehitatud, kasutaja seadistatav (kooskõlas UL1699B) |
| Kiire väljalülitus | Valikuline (automaatne AC-võrgust lahti ühendamisel) | Valikuline (automaatne AC-võrgust lahti ühendamisel) | Valikuline (automaatne AC-võrgust lahti ühendamisel) | Valikuline (automaatne AC-võrgust lahti ühendamisel) | Valikuline (automaatne AC-võrgust lahti ühendamisel) |
| PID regulaator | Öised tunnid, sisseehitatud | Öised tunnid, sisseehitatud | Öised tunnid, sisseehitatud | Öised tunnid, sisseehitatud | Öised tunnid, sisseehitatud |
| RS485 ülepinge kaitse (portide 1+2) | II tüüp, vahetatav kohapeal, integreeritud | II tüüp, vahetatav kohapeal, integreeritud | II tüüp, vahetatav kohapeal, integreeritud | II tüüp, vahetatav kohapeal, integreeritud | II tüüp, vahetatav kohapeal, integreeritud |
| DC ülepinge kaitse | II tüüp, vahetatav kohapeal, integreeritud | II tüüp, vahetatav kohapeal, integreeritud | II tüüp, vahetatav kohapeal, integreeritud | II tüüp, vahetatav kohapeal, integreeritud | II tüüp, vahetatav kohapeal, integreeritud |
| AC ülepinge kaitse | II tüüp, vahetatav kohapeal, valikuline | II tüüp, vahetatav kohapeal, valikuline | II tüüp, vahetatav kohapeal, valikuline | II tüüp, vahetatav kohapeal, valikuline | II tüüp, vahetatav kohapeal, valikuline |
| DC kaitsekindad (ühepoolused) | 25 A, valikuline | 25 A, valikuline | 25 A, valikuline | 25 A, valikuline | 25 A, valikuline |
| DC lüliti | Valikuline | Valikuline | Valikuline | Valikuline | Valikuline |
| NORMIDE KOOSKÕLA | |||||
| Ohutus | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Võrguga ühendamise normid(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR tootjad Tüüp A+B, G99 Tüüp A+B, G99 (NI) Tüüp A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR tootjad Tüüp A+B, G99 Tüüp A+B, G99 (NI) Tüüp A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR tootjad Tüüp A+B, G99 Tüüp A+B, G99 (NI) Tüüp A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR tootjad Tüüp A+B, G99 Tüüp A+B, G99 (NI) Tüüp A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR tootjad Tüüp A+B, G99 Tüüp A+B, G99 (NI) Tüüp A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Jah | Jah | Jah | Jah | Jah |
| INSTALLEERIMISE PARAMEETRID | |||||
| Sünergiliste seadmete arv inverteri kohta | 2 | 2 | 3 | 3 | 3 |
| AC kaabli ristlõige ja välisläbimõõt: rida/PE (alumiinium või vask) (mm²/mm) | Ristlõige kuni 120 / 70 mm²; välisläbimõõt 30-50 / 12-20 mm | Ristlõige kuni 120 / 70 mm²; välisläbimõõt 30-50 / 12-20 mm | Ristlõige kuni 120 / 70 mm²; välisläbimõõt 30-50 / 12-20 mm | Ristlõige kuni 120 / 70 mm²; välisläbimõõt 30-50 / 12-20 mm | Ristlõige kuni 120 / 70 mm²; välisläbimõõt 30-50 / 12-20 mm |
| DC sisend: inverter/sünergia seade(7)(8) | 8/4 MC4 paari | 8/4 MC4 paari | 2 paari/1 paari, ristlõige kuni 50 mm², alumiinium või vask, välisläbimõõt 12-20 mm | 2 paari/1 paari, ristlõige kuni 50 mm², alumiinium või vask, välisläbimõõt 12-20 mm | 12/4 MC4 paari, 3 paari/1 paari, ristlõige kuni 50 mm² alumiinium või vask, välisläbimõõt 12-20 mm |
| Mõõtmed (kõrgus x laius x sügavus) (mm) – Sünergia seade | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Mõõtmed (kõrgus x laius x sügavus) (mm) – Sünergia haldusseade | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Kaal (kg) – Sünergia seade | 32 | 32 | 32 | 32 | 32 |
| Kaal (kg) – Sünergia haldusseade | 18 | 18 | 18 | 18 | 18 |
| Töötemperatuuri vahemik (°C) | alates -40 kuni +60(9) | alates -40 kuni +60(9) | alates -40 kuni +60(9) | alates -40 kuni +60(9) | alates -40 kuni +60(9) |
| Jahutus | Ventilaator (vahetatav) | Ventilaator (vahetatav) | Ventilaator (vahetatav) | Ventilaator (vahetatav) | Ventilaator (vahetatav) |
| Heli emissioon (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Kaitseaste | IP65 – välistingimustes ja siseruumides | IP65 – välistingimustes ja siseruumides | IP65 – välistingimustes ja siseruumides | IP65 – välistingimustes ja siseruumides | IP65 – välistingimustes ja siseruumides |
| Paigaldamine | Lisatud kinnitus | Lisatud kinnitus | Lisatud kinnitus | Lisatud kinnitus | Lisatud kinnitus |
(1) Valik saadaval teatud riikides. Lisainformatsioon: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 Ühendkuningriigis
(3) Kui väline RCD on vajalik, peab selle käivitamisväärtus olema ≥ 200 mA SE50K/SE66.6K jaoks; ≥ 300 mA SE90K, SE100K jaoks
(4) Kui kohalikud määrused lubavad
(5) Täiendavate kommunikatsioonivõimaluste spetsifikatsiooni saamiseks külastage lehte https://www.solaredge.com/products/communication või Ressursside raamatukogu lehte: https://www.solaredge.com/downloads#, et alla laadida vajalik andmeleht
(6) Kõik normid ja sertifikaadid on saadaval allalaadimiseks Ressursside raamatukogu kategoorias “Sertifikaadid”: https://www.solaredge.com/downloads#/
(7) DC sisend on saadaval MC4 pistikute või klemmi kaudu inverteri osanumbriga. Lisainformatsiooni saamiseks võtke ühendust SolarEdge’iga
(8) Ainult Staubli toodetud MC4 pistikud on lubatud kasutamiseks
(9) Võimsuse vähenemine – spetsifikatsiooni saamiseks vaadake https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
