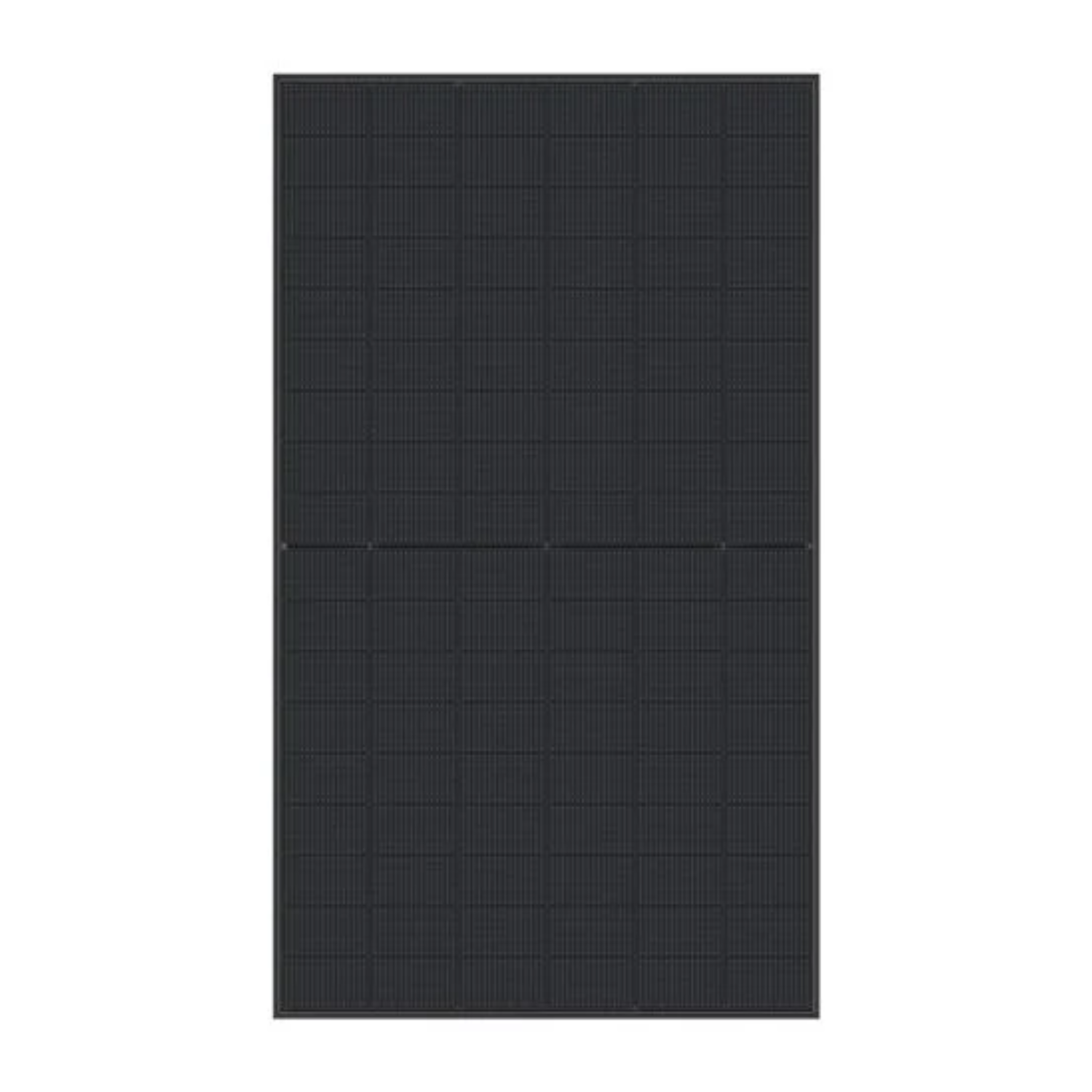

Moodul – TCL – HSM-ND54-DR500 – bifatsiaalne
SKU: F10H0
EAN: 2010000037690
| Mudel | |
|---|---|
| Võimsus | |
| Fullblack | |
| Raami värv | |
| Tõhusus | |
| Tier 1 | |
| Tootegarantii | |
| Lineaarne võimsuse garantii | |
| Mooduli tüüp | |
| Kahekordne klaas | |
| BusBar arv | |
| Raami paksus | |
| Kõrgus | |
| Laius | |
| Maksimaalne staatiline koormus (Pa) | |
| Kaabli pikkus (+) | |
| Kaabli pikkus (-) | 1200 mm |
| Kogus alusel | |
| Kogus konteineris | |
| Kaal | 27 kg |
| CN | 85414300 |
Netohind
72,14 €
Bruto
Bruto
Karta katalogowa TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf
Instrukcja montażu TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf
Gwarancja TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Gwarancja.pdf
Certyfikat zgodności TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf
Toote üksikasjad
| Mudel | |
|---|---|
| Võimsus | |
| Fullblack | |
| Raami värv | |
| Tõhusus | |
| Tier 1 | |
| Tootegarantii | |
| Lineaarne võimsuse garantii | |
| Mooduli tüüp | |
| Kahekordne klaas | |
| BusBar arv | |
| Raami paksus | |
| Kõrgus | |
| Laius | |
| Maksimaalne staatiline koormus (Pa) | |
| Kaabli pikkus (+) | |
| Kaabli pikkus (-) | 1200 mm |
| Kogus alusel | |
| Kogus konteineris | |
| Kaal | 27 kg |
| CN | 85414300 |
TCL Solar T Class HSM-ND54-DR päikesepaneel
TCL Solar T Class HSM-ND54-DR päikesepaneel on arenenud lahendus, mis ühendab klaas–klaas tehnoloogia kahepoolse energiatootmisega. See pakub võimsust vahemikus 485–510 W ja efektiivsust kuni 22,9%, tagades kõrge tootlikkuse ja stabiilse energiakoguse erinevates ilmastikutingimustes. Selle elegantne välimus ja vastupidav konstruktsioon teevad selle ideaalseks valikuks nii elamu- kui ka äripaigaldiste jaoks.
Olulised omadused TCL Solar T Class HSM-ND54-DR:
- Kahepoolsed paneelid võimaldavad energiat toota mõlemalt küljelt.
- Paneeli efektiivsus kuni 22,9% energiatoodangu maksimeerimiseks.
- Tugev raam ja termiliselt tugevdatud klaas tagavad suurema vastupidavuse.
- Usaldusväärsus tagatakse rangete tarneahela kvalifitseerimisprotseduuridega.
- Pikaajaline garantiitugi, mis hõlmab toote- ja võimsusegarantiid 25–30 aastaks.
- Vastupidavus ekstreemsetele ilmastikutingimustele, sh tuulekoormus kuni 2400 Pa ja lumekoormus kuni 5400 Pa.
Kellele see on hea valik?
TCL Solar T Class HSM-ND54-DR paneel sobib ideaalselt koduomanikele ja ettevõtetele, kes otsivad tõhusaid, usaldusväärseid ja esteetilisi päikeseenergialahendusi. Tänu kahepoolsele tehnoloogiale ja kõrgele ilmastikukindlusele sobivad need paneelid eriti hästi paigaldisteks, mis on avatud muutuvatele ilmastikutingimustele, ning kohtadesse, kus on oluline pikaajaline stabiilne energiatootmine ja investeeringu vastupidavus.
Karta katalogowa TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf
Instrukcja montażu TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf
Gwarancja TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Gwarancja.pdf
Certyfikat zgodności TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf
| Parameeter | HSM-ND54-DR485 | HSM-ND54-DR490 | HSM-ND54-DR495 | HSM-ND54-DR500 | HSM-ND54-DR505 | HSM-ND54-DR510 |
|---|---|---|---|---|---|---|
| Nimivõimsus (Pnom) (W) | 485 W | 490 W | 495 W | 500 W | 505 W | 510 W |
| Paneeli efektiivsus (%) | 21,8% | 22,0% | 22,3% | 22,5% | 22,7% | 22,9% |
| Nimipinge (Vmpp) (V) | 33,10 V | 33,30 V | 33,50 V | 33,70 V | 33,90 V | 34,10 V |
| Nimivool (Impp) (A) | 14,66 A | 14,72 A | 14,78 A | 14,84 A | 14,90 A | 14,96 A |
| Avatud ahela pinge (Voc) (V) | 39,34 V | 39,50 V | 39,70 V | 39,92 V | 40,14 V | 40,36 V |
| Lühisevool (Isc) (A) | 15,60 A | 15,67 A | 15,74 A | 15,81 A | 15,88 A | 15,95 A |
| BNPI parameetrid | ||||||
| Nimivõimsus (Pnom) (W) | 532 W | 537 W | 543 W | 548 W | 553 W | 558 W |
| Avatud ahela pinge (Voc) (V) | 39,56 V | 39,71 V | 39,93 V | 40,13 V | 40,34 V | 40,54 V |
| Lühisevool (Isc) (A) | 17,02 A | 17,08 A | 17,17 A | 17,24 A | 17,31 A | 17,38 A |
| Kahepoolsest konstruktsioonist saadav tootlus | ||||||
| Pmax, 5% kahepoolsest konstruktsioonist saadav tootlus (W) | 509 W | 515 W | 520 W | 525 W | 530 W | 536 W |
| Isc, 5% kahepoolsest konstruktsioonist saadav tootlus (A) | 16,38 A | 16,45 A | 16,53 A | 16,60 A | 16,67 A | 16,75 A |
| Pmax, 10% kahepoolsest konstruktsioonist saadav tootlus (W) | 534 W | 539 W | 545 W | 550 W | 556 W | 561 W |
| Isc, 10% kahepoolsest konstruktsioonist saadav tootlus (A) | 17,16 A | 17,24 A | 17,31 A | 17,39 A | 17,47 A | 17,55 A |
| Mehaanilised andmed | ||||||
| Kahepoolsus (Pmax/Isc) | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% |
| Kahepoolsus (Voc) | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% |
| Süsteemi maksimaalne pinge (V) | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC |
| Päikeserakud | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon |
| Klaas | 2,0 mm 2,0 mm, tugevdusklaas kõrge valgusläbilaskvusega, peegeldusvastane kate | 2,0 mm 2,0 mm, tugevdusklaas kõrge valgusläbilaskvusega, peegeldusvastane kate | 2,0 mm 2,0 mm, tugevdusklaas kõrge valgusläbilaskvusega, peegeldusvastane kate | 2,0 mm 2,0 mm, tugevdusklaas kõrge valgusläbilaskvusega, peegeldusvastane kate | 2,0 mm 2,0 mm, tugevdusklaas kõrge valgusläbilaskvusega, peegeldusvastane kate | 2,0 mm 2,0 mm, tugevdusklaas kõrge valgusläbilaskvusega, peegeldusvastane kate |
| Töötemperatuur (°C) | -40°C do +85°C | -40°C do +85°C | -40°C do +85°C | -40°C do +85°C | -40°C do +85°C | -40°C do +85°C |
| Testimise temperatuur (IEC TS 63126) (°C) | -40°C do +70°C | -40°C do +70°C | -40°C do +70°C | -40°C do +70°C | -40°C do +70°C | -40°C do +70°C |
| Liitekast | IP-68, 3 šuntdioodi | IP-68, 3 šuntdioodi | IP-68, 3 šuntdioodi | IP-68, 3 šuntdioodi | IP-68, 3 šuntdioodi | IP-68, 3 šuntdioodi |
| Kaitsme maksimaalne nimivool (A) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
| Pistik | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A |
| Mass (kg) | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg |
| Võimsuse temperatuuri koefitsient (% / °C) | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C |
| Pinge temperatuuri koefitsient (% / °C) | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C |
| Voolutugevuse temperatuuri koefitsient (% / °C) | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C |
| Maks. koormus (Pa/kg/m²) | Tuul: 2400 Pa, 245 kg/m² ees ja taga; Lumi: 5400 Pa, 550 kg/m² eest | Tuul: 2400 Pa, 245 kg/m² ees ja taga; Lumi: 5400 Pa, 550 kg/m² eest | Tuul: 2400 Pa, 245 kg/m² ees ja taga; Lumi: 5400 Pa, 550 kg/m² eest | Tuul: 2400 Pa, 245 kg/m² ees ja taga; Lumi: 5400 Pa, 550 kg/m² eest | Tuul: 2400 Pa, 245 kg/m² ees ja taga; Lumi: 5400 Pa, 550 kg/m² eest | Tuul: 2400 Pa, 245 kg/m² ees ja taga; Lumi: 5400 Pa, 550 kg/m² eest |
| Mõjude vastupidavus | Rahe läbimõõduga 25 mm, kiirusel 23 m/s | Rahe läbimõõduga 25 mm, kiirusel 23 m/s | Rahe läbimõõduga 25 mm, kiirusel 23 m/s | Rahe läbimõõduga 25 mm, kiirusel 23 m/s | Rahe läbimõõduga 25 mm, kiirusel 23 m/s | Rahe läbimõõduga 25 mm, kiirusel 23 m/s |
| Raam | Anodeeritud musta alumiiniumsulam | Anodeeritud musta alumiiniumsulam | Anodeeritud musta alumiiniumsulam | Anodeeritud musta alumiiniumsulam | Anodeeritud musta alumiiniumsulam | Anodeeritud musta alumiiniumsulam |
| Pakendusskeem | ||||||
| Moodulite arv ühel aluspaletil | 36 | 36 | 36 | 36 | 36 | 36 |
| Moodulite arv 40ft HQ konteineris | 24 | 24 | 24 | 24 | 24 | 24 |
| Moodulite arv konteineris | 864 | 864 | 864 | 864 | 864 | 864 |
| Testid ja sertifikaadid | ||||||
| Standardsed testid | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 |
| Tulekindluse klass | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) |
| Kaitseklass | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) |
| Kvaliteedisertifikaadid | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling |
| Töö- ja ohutuse juhtimissüsteem | CE | CE | CE | CE | CE | CE |
