Moodul CANADIANst CS6L-455MS BF / VÄLJAMÜÜK
| Tootja | |
|---|---|
| Raami paksus | |
| Lineaarne võimsuse garantii | |
| BusBar arv | |
| Raami värv | |
| Võimsus | |
| Tõhusus | |
| Laius | |
| Kõrgus | |
| Maksimaalne staatiline koormus (Pa) | |
| Tier 1 | |
| Mooduli tüüp | |
| Kaal | 24,2 kg |
Bruto
Toote üksikasjad
| Tootja | |
|---|---|
| Raami paksus | |
| Lineaarne võimsuse garantii | |
| BusBar arv | |
| Raami värv | |
| Võimsus | |
| Tõhusus | |
| Laius | |
| Kõrgus | |
| Maksimaalne staatiline koormus (Pa) | |
| Tier 1 | |
| Mooduli tüüp | |
| Kaal | 24,2 kg |

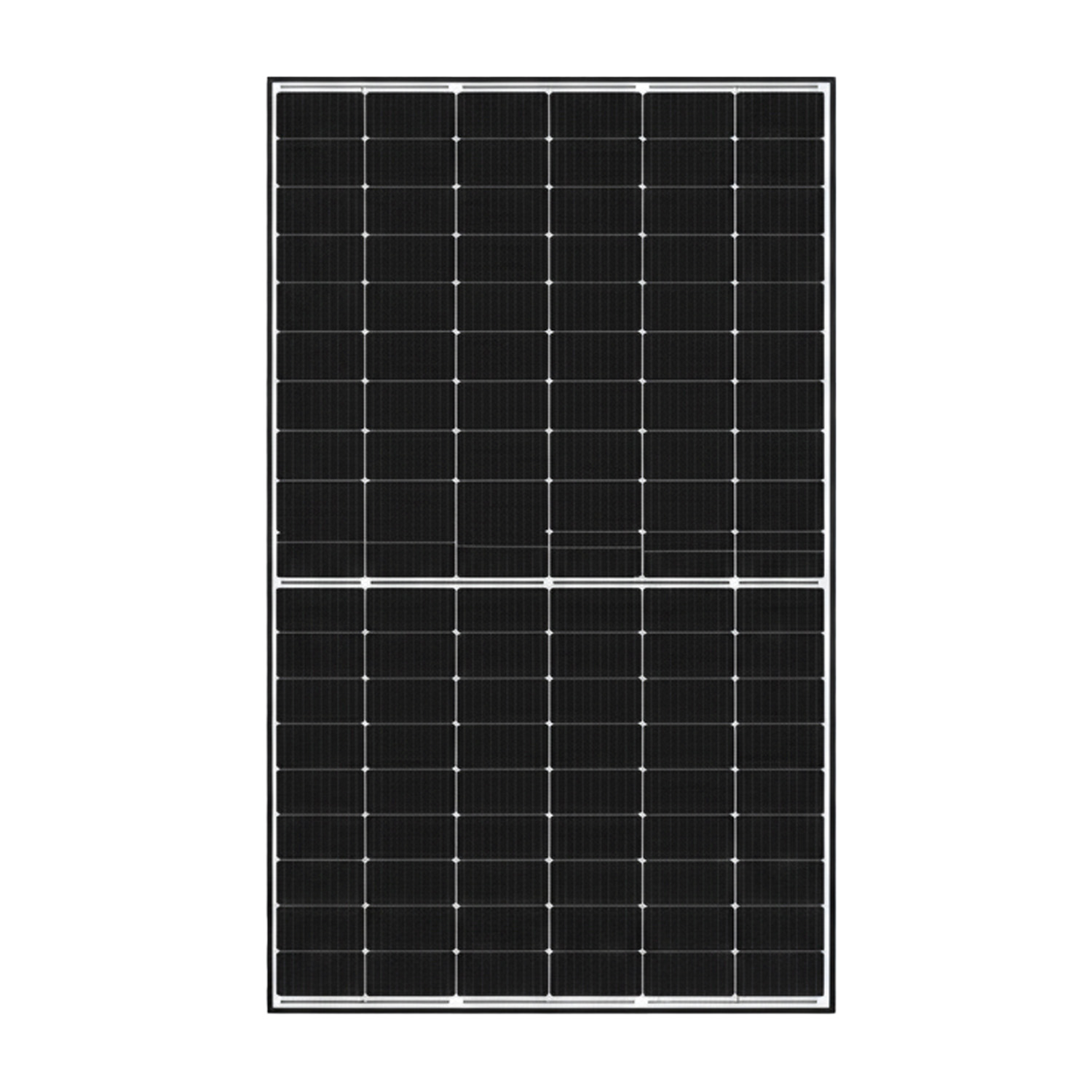

Canadian CS6L-455MS

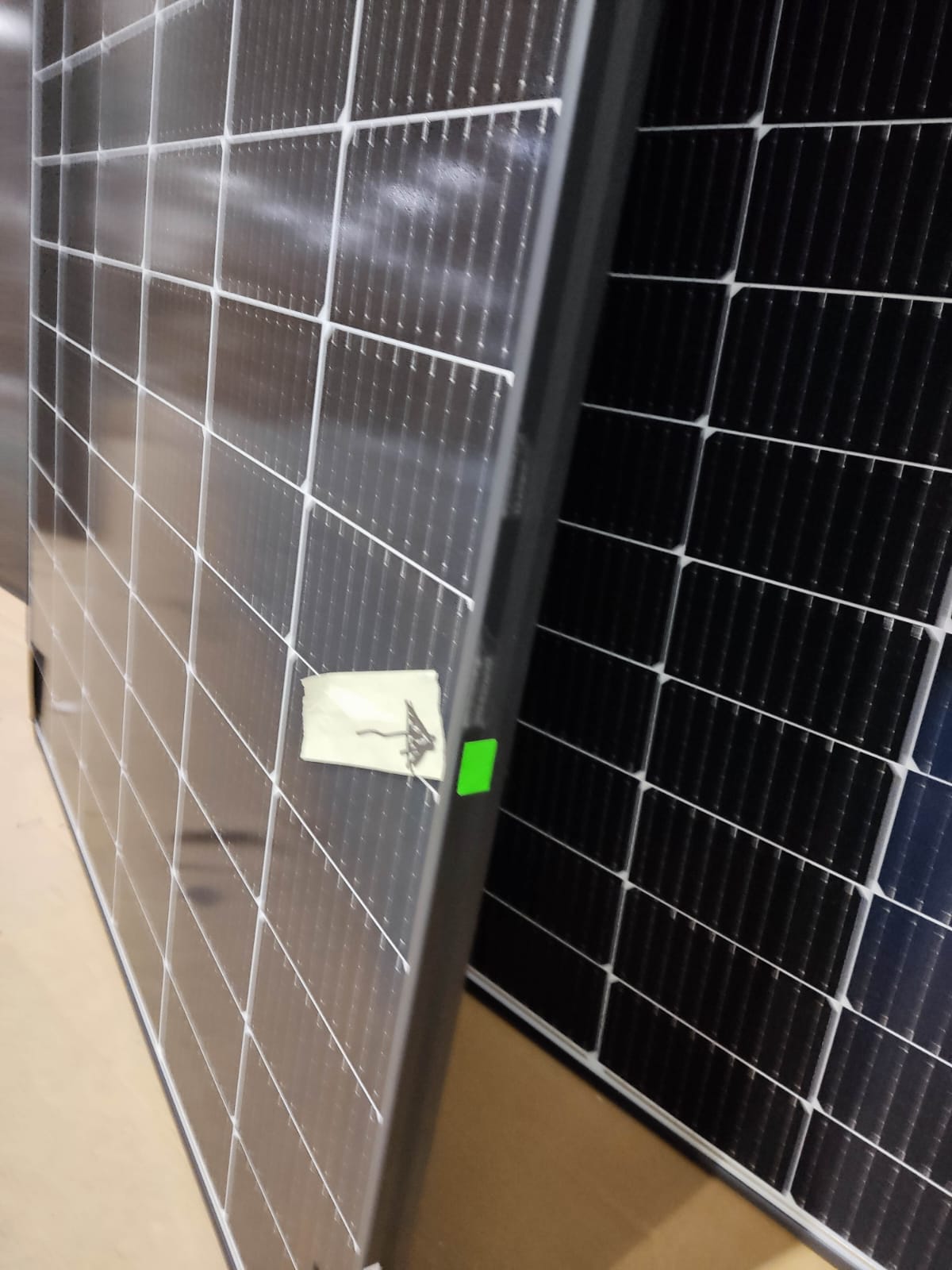

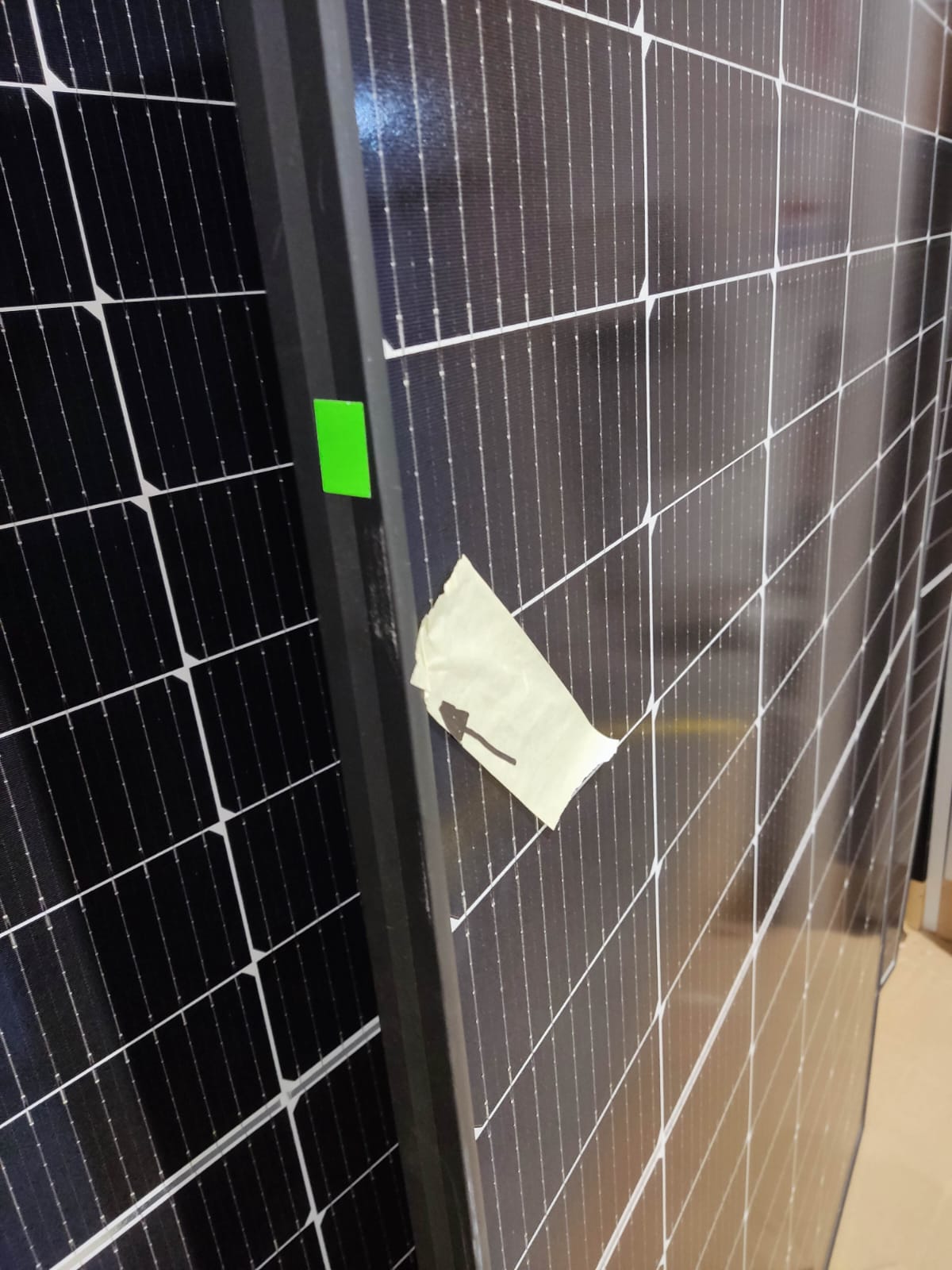

Moodulil on raamil kriimud.
CANADIAN CS6L-455MS fotogalvaaniline moodul HiKu6 seeriast on monokristalne paneel, loodud kommerts- ja tööstuslikeks paigaldisteks, kus tähtsad on tööparameetrid kõrgepinge süsteemides ning mehaaniline vastupidavus. 455 Wp võimsuse ja 21,1% efektiivsusega võimaldab moodul piiratud pinnal suurendada energiatootlust. 30 mm raamiga konstruktsioon ja 3,2 mm karastatud klaas peegeldusvastase kattega tagavad stabiilse töö tavatingimustes.
Olulised omadused Canadian HiKu6 Mono PERC 445 W-465 W:
- Mooduli võimsus ja efektiivsus — nimivõimsus 455 Wp ja efektiivsus 21,1% (võimsuse tolerants 0 kuni +10 W).
- Raku tehnoloogia — monokristallilised rakud 10 busbariga, mis toetavad madalamaid takistuskaotusi ja ühtlasemat voolujagunemist mooduli sektsioonides.
- Elektrilised parameetrid stringide projekteerimiseks — Vmp 35,0 V, Imp 13,30 A, Voc 41,6 V, Isc 14,09 A; maksimaalne sarja kaitsme nimiväärtus 25 A.
- Mehaaniline vastupidavus — lumekoormuse taluvus kuni 5400 Pa ning tuule surve/imu kuni 2400 Pa.
- Garantiid — 25-aastane tootegarantii ja 25-aastane võimsuse lineaarne garantii.
- Konstruktsioon ja kaablustus — mõõtmed 1903 × 1134 × 30 mm, mass 24,2 kg, must anodeeritud alumiiniumraam, J-Box IP68 koos 3 bypass-dioodiga, kaabel 4 mm²; ühilduvad pistikud T6/MC4/MC4-EVO2/MC4-EVO2A.
Kellele see on hea valik?
Mudel CS6L-455MS on mõeldud paigaldajatele ja investoritele, kes teostavad tööstuskatuseid ja kaubandus- ning tööstusprojekte (C&I), kus olulised on kõrge võimsustiheduse ja parameetrid, mis lihtsustavad stringide pikkuse valikut. Moodul toetab maksimaalset süsteemi pinget kuni 1500 V DC (IEC/UL) või 1000 V DC, mistõttu on see ühilduv tüüpiliste 1500 V arhitektuuri string-inverteritega. Logistikaformaat — 35 tk paletil ja 840 tk 40′ HQ konteineris — lihtsustab tarneplaneerimist suurematele lepingutele.
| Parameeter | CS6L-445MS | CS6L-450MS | CS6L-455MS | CS6L-460MS | CS6L-465MS |
|---|---|---|---|---|---|
| ELEKTRIANDMED | STC* | |||||
| Maks. nimivõimsus (Pmax) (W) | 445 W | 450 W | 455 W | 460 W | 465 W |
| Rakutüüp | Monokristalliline | Monokristalliline | Monokristalliline | Monokristalliline | Monokristalliline |
| Pinge maksimaalse võimsuse juures (Vmp) (V) | 34,2 V | 34,4 V | 34,6 V | 34,8 V | 35,0 V |
| Vool maksimaalse võimsuse juures (Imp) (A) | 13,03 A | 13,10 A | 13,17 A | 13,24 A | 13,30 A |
| Avatud ahela pinge (Voc) (V) | 40,8 V | 41,0 V | 41,2 V | 41,4 V | 41,6 V |
| Lühisvool (Isc) (A) | 13,86 A | 13,9 A | 13,95 A | 14,00 A | 14,09 A |
| Mooduli efektiivsus (%) | 20,6% | 20,9% | 21,1% | 21,3% | 21,5% |
| Süsteemi maksimaalne pinge (V) | 1500 V (IEC/UL) lub 1000 V (IEC/UL) | 1500 V (IEC/UL) lub 1000 V (IEC/UL) | 1500 V (IEC/UL) lub 1000 V (IEC/UL) | 1500 V (IEC/UL) lub 1000 V (IEC/UL) | 1500 V (IEC/UL) lub 1000 V (IEC/UL) |
| Sarjas ühendatud kaitsme maksimaalne koormus (A) | 25 A | 25 A | 25 A | 25 A | 25 A |
| Võimsuse tolerants (%) | 0 +10 W | 0 +10 W | 0 +10 W | 0 +10 W | 0 +10 W |
| MEHAANILISED ANDMED | |||||
| Mõõtmed (mm) | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm |
| Kaal (kg) | 24,2 kg | 24,2 kg | 24,2 kg | 24,2 kg | 24,2 kg |
| Eesmine kate | Karka klaas antireflekskattega, paksus 3,2 mm | Karka klaas antireflekskattega, paksus 3,2 mm | Karka klaas antireflekskattega, paksus 3,2 mm | Karka klaas antireflekskattega, paksus 3,2 mm | Karka klaas antireflekskattega, paksus 3,2 mm |
| Raam | Anodeeritud alumiiniumisulamist | Anodeeritud alumiiniumisulamist | Anodeeritud alumiiniumisulamist | Anodeeritud alumiiniumisulamist | Anodeeritud alumiiniumisulamist |
| J-Box kast | IP68, 3 ümbersildusdioodi | IP68, 3 ümbersildusdioodi | IP68, 3 ümbersildusdioodi | IP68, 3 ümbersildusdioodi | IP68, 3 ümbersildusdioodi |
| Kaabel (mm) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) |
| Pistik | T6, MC4, MC4-EVO2 või MC4-EVO2A | T6, MC4, MC4-EVO2 või MC4-EVO2A | T6, MC4, MC4-EVO2 või MC4-EVO2A | T6, MC4, MC4-EVO2 või MC4-EVO2A | T6, MC4, MC4-EVO2 või MC4-EVO2A |
| Kaabli pikkus (koos pistikuga) (mm) | Vertikaalne paigutus: 410 mm (+) / 290 mm (-); horisontaalne paigutus: 1100 mm* | Vertikaalne paigutus: 410 mm (+) / 290 mm (-); horisontaalne paigutus: 1100 mm* | Vertikaalne paigutus: 410 mm (+) / 290 mm (-); horisontaalne paigutus: 1100 mm* | Vertikaalne paigutus: 410 mm (+) / 290 mm (-); horisontaalne paigutus: 1100 mm* | Vertikaalne paigutus: 410 mm (+) / 290 mm (-); horisontaalne paigutus: 1100 mm* |
| Alusel (tk.) | 35 tk. | 35 tk. | 35 tk. | 35 tk. | 35 tk. |
| Konteineris (HQ 40′) (tk.) | 840 tk. | 840 tk. | 840 tk. | 840 tk. | 840 tk. |
| ELEKTRIANDMED | NMOT* | |||||
| Maks. nimivõimsus (Pmax) (W) | 334 W | 338 W | 341 W | 345 W | 349 W |
| Pinge maksimaalse võimsuse juures (Vmp) (V) | 32,1 V | 32,2 V | 32,4 V | 32,6 V | 32,8 V |
| Vool maksimaalse võimsuse juures (Imp) (A) | 10,41 A | 10,47 A | 10,52 A | 10,58 A | 10,63 A |
| Avatud ahela pinge (Voc) (V) | 38,6 V | 38,8 V | 38,9 V | 39,1 V | 39,3 V |
| Lühisvool (Isc) (A) | 11,18 A | 11,21 A | 11,25 A | 11,29 A | 11,36 A |
| Mooduli nimiline töötemperatuur (°C) | 41 ± 3°C | 41 ± 3°C | 41 ± 3°C | 41 ± 3°C | 41 ± 3°C |
| TEMPERATUURI OMADUSED | |||||
| Temperatuuri koefitsient (Pmax) (%/°C) | -0,34%/°C | -0,34%/°C | -0,34%/°C | -0,34%/°C | -0,34%/°C |
| Temperatuuri koefitsient (Voc) (%/°C) | -0,26%/°C | -0,26%/°C | -0,26%/°C | -0,26%/°C | -0,26%/°C |
| Temperatuuri koefitsient (Isc) (%/°C) | 0,05%/°C | 0,05%/°C | 0,05%/°C | 0,05%/°C | 0,05%/°C |
*Standardse testtingimused (STC) on kiiritusintensiivsus 1000 W/m², spekter AM 1,5 ja raku temperatuur 25°C. Mooduli nimiline töötemperatuur (NMOT) põhineb kiiritusel 800 W/m², spektril AM 1,5, ümbritseval temperatuuril 20°C ja tuulekiirusel 1 m/s.
