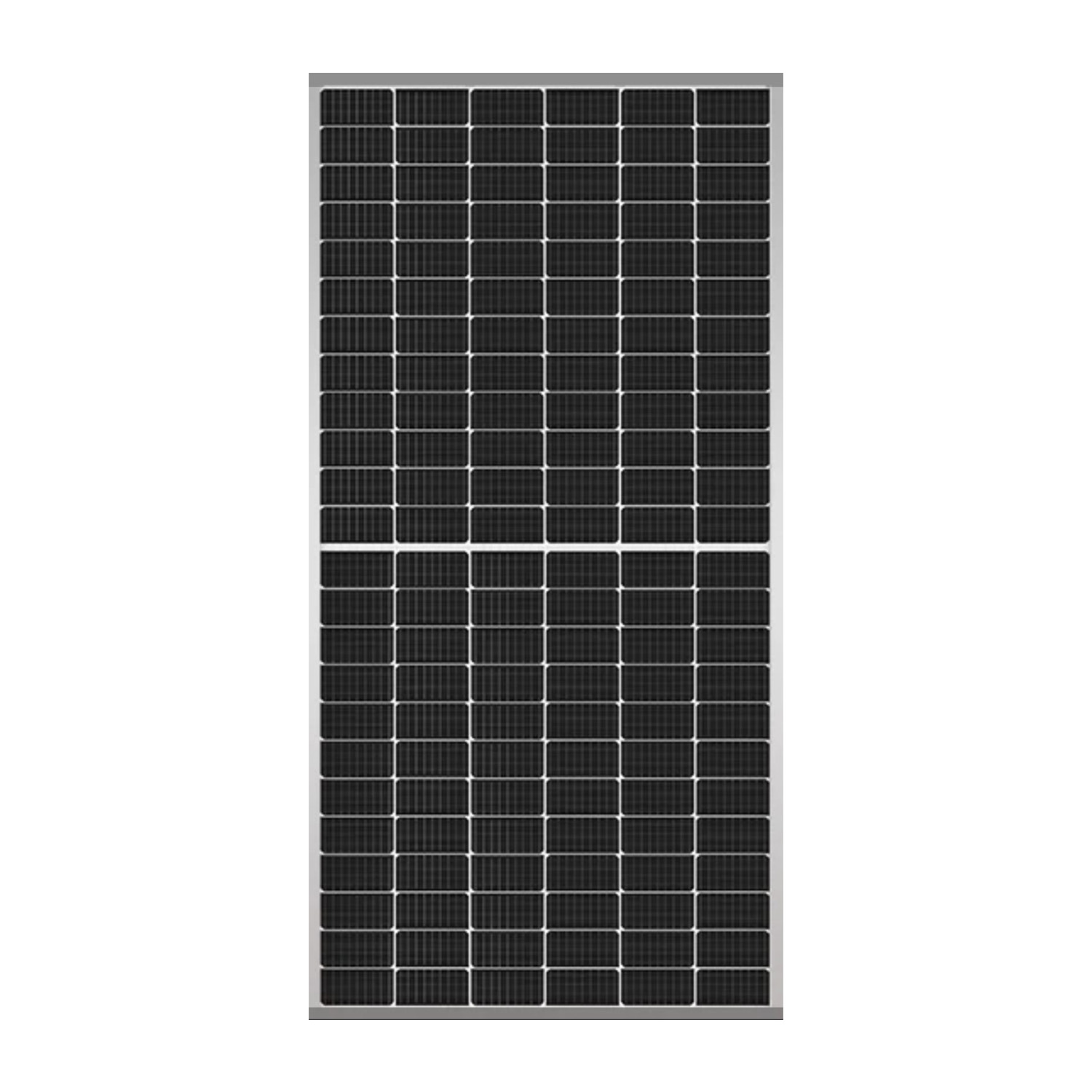

Moodul JA SOLAR JAM72D40-580/MB – Hõbedane raam – Bifaciaalne
SKU: F110706
| Tootja | |
|---|---|
| Võimsus | |
| Raami värv | |
| Tõhusus | |
| Tootegarantii | |
| Lineaarne võimsuse garantii | |
| BusBar arv | |
| Raami paksus | |
| Kõrgus | |
| Laius | |
| Maksimaalne staatiline koormus (Pa) | |
| Kogus alusel | |
| Kogus konteineris |
Toote üksikasjad
| Tootja | |
|---|---|
| Võimsus | |
| Raami värv | |
| Tõhusus | |
| Tootegarantii | |
| Lineaarne võimsuse garantii | |
| BusBar arv | |
| Raami paksus | |
| Kõrgus | |
| Laius | |
| Maksimaalne staatiline koormus (Pa) | |
| Kogus alusel | |
| Kogus konteineris |
Seria JA Solar Deep Blue 4.0 JAM72D40 555-580/MB
JA Solar’i fotogalva Moodulid seerias Deep Blue 4.0 JAM72D40 555-580/MB on kahekordsed klaas-klaas Moodulid, mis kasutavad arenenud N-tüüpi rEnergia salvestaminee tehnoloogiat poolrEnergia salvestaminee konfiguratsioonis. Need pakuvad erakordselt kõrget väljundvõimsust, madalaid energiakaod ja paremat efektiivsust kehvades valgustingimustes. Tänu oma konstruktsioonile ja arenenud tehnoloogiatele on need ideaalne valik nõudlikele paigaldustele.
Peamised omadused Deep Blue 4.0 JAM72D40 555-580/MB Moodulite:
- Kõrgem väljundvõimsus ja parem LCOE – N-tüüpi rEnergia salvestaminee ja poolrEnergia salvestaminee konfiguratsiooni rakendamine tagab maksimaalse energiakasutuse ja elektrienergia kulude vähendamise.
- N-tüüpi rakud elimineerides LID nähtuse – arenenud rakud vähendavad valguse põhjustatud degradatsiooni, suurendades usaldusväärsust ja stabiilsust energia tootmises.
- Parem efektiivsus kehvades valgustingimustes – Moodulid pakuvad kõrget efektiivsust isegi madala päikesevalguse taseme korral.
- Madalam temperatuuri koefitsient – N-tüüpi rEnergia salvestaminee tehnoloogia ja arenenud konstruktsioon tagavad paremad tööparameetrid kõrgendatud temperatuuridel.
- Kõrge kvaliteediga garantii – 12-aastane toote garantii ja 30-aastane lineaarne garantii võimsusele maksimaalse aastase degradatsiooniga 0,4%, mis tagab pikaajalise investeeringu turvalisuse.
- Kompleksne sertifitseerimine – Moodulid vastavad rangetele normidele, nagu IEC 61215, IEC 61730, ISO 9001, ISO 14001 ja ISO 45001, kinnitades nende kvaliteeti ja usaldusväärsust.
Kes on sobiv valik?
JA Solar’i Moodulid seerias Deep Blue 4.0 JAM72D40 555-580/MB on ideaalne valik paigaldistele, mis nõuavad kõrgeimat efektiivsust ja vastupidavust. Tänu oma kahekordsele klaas-klaas konstruktsioonile, arenenud N-tüüpi rEnergia salvestaminee tehnoloogiale ja vastupidavusele keerulistele ilmastikutingimustele, sobivad need paneelid nii kommertsalastele projektidele kui ka suurtele tööstuslikele paigaldistele, pEnergia salvestaminees usaldusväärset ja efektiivset energia tootmist aastakümneteks.
Tehnilised andmed JA Solar JAM72D40-MB seeria
| ELEKTRILISED OMADUSED STC TINGIMUSTES | ||||||
|---|---|---|---|---|---|---|
| TÜÜP | JAM72D40-555/MB | JAM72D40-560/MB | JAM72D40-565/MB | JAM72D40-570/MB | JAM72D40-575/MB | JAM72D40-580/MB |
| Maksimaalne võimsus (Pmax) [W] | 555 | 560 | 565 | 570 | 575 | 580 |
| Avaahelapinge (Voc) [V] | 50.55 | 50.70 | 50.85 | 51.00 | 51.15 | 51.30 |
| Maksimaalne pinge (Vmp) [V] | 42.24 | 42.40 | 42.55 | 42.70 | 42.85 | 43.03 |
| Lühistuvool (Isc) [A] | 14.02 | 14.09 | 14.16 | 14.23 | 14.30 | 14.36 |
| Maksimaalne vool (Imp) [A] | 13.14 | 13.21 | 13.28 | 13.35 | 13.42 | 13.48 |
| Mooduli efektiivsus [%] | 21.5 | 21.7 | 21.9 | 22.1 | 22.3 | 22.5 |
| Võimsuse tolerants | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W |
| Temperatuuri koefitsient Isc (α_Isc) | +0.046%/°C | +0.046%/°C | +0.046%/°C | +0.046%/°C | +0.046%/°C | |
| Temperatuuri koefitsient Voc (β_Voc) | -0.260%/°C | -0.260%/°C | -0.260%/°C | -0.260%/°C | -0.260%/°C | |
| Temperatuuri koefitsient Pmax (γ_Pmp) | -0.300%/°C | -0.300%/°C | -0.300%/°C | -0.300%/°C | -0.300%/°C | |
| STC | Kiirus 1000W/m², mooduli temperatuur 25°C, õhumass AM 1.5 G | Kiirus 1000W/m², mooduli temperatuur 25°C, õhumass AM 1.5 G | Kiirus 1000W/m², mooduli temperatuur 25°C, õhumass AM 1.5 G | Kiirus 1000W/m², mooduli temperatuur 25°C, õhumass AM 1.5 G | Kiirus 1000W/m², mooduli temperatuur 25°C, õhumass AM 1.5 G | Kiirus 1000W/m², mooduli temperatuur 25°C, õhumass AM 1.5 G |
| ELEKTRILISED OMADUSED 10% REFLEKTSIOONITEGURI KAALES | ||||||
| Maksimaalne võimsus (Pmax) [W] | 599 | 605 | 610 | 616 | 621 | 626 |
| Avaahelapinge (Voc) [V] | 50.58 | 50.73 | 50.88 | 51.03 | 51.16 | 51.30 |
| Maksimaalne pinge (Vmp) [V] | 42.24 | 42.39 | 42.55 | 42.70 | 42.86 | 43.02 |
| Lühistuvool (Isc) [A] | 15.14 | 15.22 | 15.29 | 15.37 | 15.44 | 15.51 |
| Maksimaalne vool (Imp) [A] | 14.19 | 14.27 | 14.34 | 14.42 | 14.49 | 14.56 |
| Reflektiivsete kiirte koefitsient (ees/selg) | 10% | 10% | 10% | 10% | 10% | 10% |
| TÖÖTINGIMUSED | ||||||
| Maksimaalne pinge süsteemis | 1500V DC | 1500V DC | 1500V DC | 1500V DC | 1500V DC | 1500V DC |
| Töötamistemperatuur | -40°C kuni +85°C | -40°C kuni +85°C | -40°C kuni +85°C | -40°C kuni +85°C | -40°C kuni +85°C | -40°C kuni +85°C |
| Maksimaalne seeriamooni väärtus | 30A | 30A | 30A | 30A | 30A | 30A |
| Eesmine maksimaalne staatiline koormus | 3600Pa | 3600Pa | 3600Pa | 3600Pa | 3600Pa | 3600Pa |
| Tagumine maksimaalne staatiline koormus | 1600Pa | 1600Pa | 1600Pa | 1600Pa | 1600Pa | 1600Pa |
| NOCT | 45±2°C | 45±2°C | 45±2°C | 45±2°C | 45±2°C | 45±2°C |
| Kaksikpoolne | 80%±10% | 80%±10% | 80%±10% | 80%±10% | 80%±10% | 80%±10% |
| Tulekindluse klass | UL Type 29 | UL Type 29 | UL Type 29 | UL Type 29 | UL Type 29 | UL Type 29 |
| TEHNILISED ANDMED | ||||||
| Moodul | Mono, 16-BB, tüüp N | Mono, 16-BB, tüüp N | Mono, 16-BB, tüüp N | Mono, 16-BB, tüüp N | Mono, 16-BB, tüüp N | Mono, 16-BB, tüüp N |
| Kaal | 31.8kg | 31.8kg | 31.8kg | 31.8kg | 31.8kg | 31.8kg |
| Mõõtmed | 2278±2mm x 1134±2mm x 30±1 mm | 2278±2mm x 1134±2mm x 30±1 mm | 2278±2mm x 1134±2mm x 30±1 mm | 2278±2mm x 1134±2mm x 30±1 mm | 2278±2mm x 1134±2mm x 30±1 mm | 2278±2mm x 1134±2mm x 30±1 mm |
| Juhtme lõige | 4mm² (IEC), 12AWG(UL) | 4mm² (IEC), 12AWG(UL) | 4mm² (IEC), 12AWG(UL) | 4mm² (IEC), 12AWG(UL) | 4mm² (IEC), 12AWG(UL) | 4mm² (IEC), 12AWG(UL) |
| Elementide arv | 144(6×24) | 144(6×24) | 144(6×24) | 144(6×24) | 144(6×24) | 144(6×24) |
| Ühenduskarp | IP68, 3 dioodi | IP68, 3 dioodi | IP68, 3 dioodi | IP68, 3 dioodi | IP68, 3 dioodi | IP68, 3 dioodi |
| Ühendused | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A | QC 4.10-35I/ MC4-EVO2A |
| Juhtme pikkus (kokku koos ühendusega) | 1300mm(+) / 1300mm(-) | 1300mm(+) / 1300mm(-) | 1300mm(+) / 1300mm(-) | 1300mm(+) / 1300mm(-) | 1300mm(+) / 1300mm(-) | 1300mm(+) / 1300mm(-) |
| Eesmine/selja klaas | 2.0mm/2.0mm | 2.0mm/2.0mm | 2.0mm/2.0mm | 2.0mm/2.0mm | 2.0mm/2.0mm | 2.0mm/2.0mm |
| Pakkimise konfiguratsioon | 36 tk/palett, 720 tk/konteiner | 36 tk/palett, 720 tk/konteiner | 36 tk/palett, 720 tk/konteiner | 36 tk/palett, 720 tk/konteiner | 36 tk/palett, 720 tk/konteiner | 36 tk/palett, 720 tk/konteiner |
| OMATUD SERTIFIKAADID | ||||||
|
IEC 61215, IEC 61730, UL 61215, UL 61730 ISO 9001: 2015 Kvaliteedihaldussüsteemid ISO 14001: 2015 Keskkonnahaldussüsteemid ISO 45001: 2018 Tööohutuse ja töötervishoiu haldamise süsteemid IEC TS 62941: 2019 Fotogalvaanilised (PV) moodulid maapealseteks rakendusteks – juhised tugevdatud disaini kvalifitseerimise ja fotogalvaaniliste moodulite tüübihindamise kohta |
||||||
