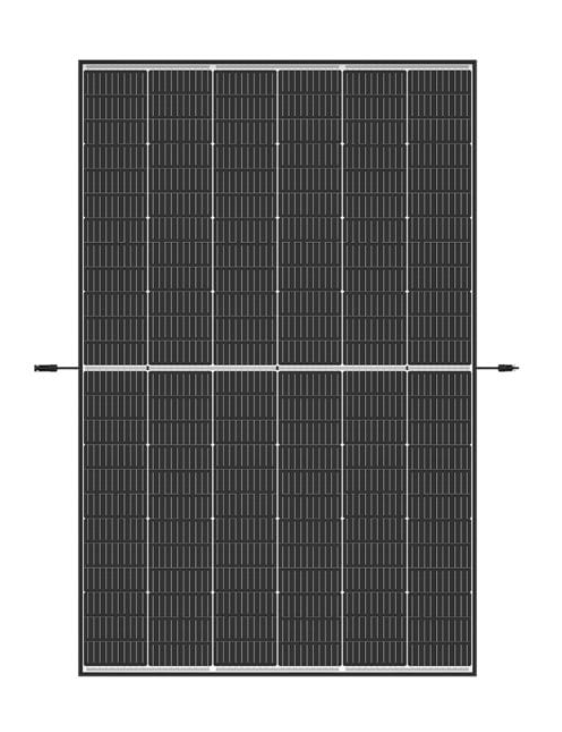

Moodul TRINA Vertex S+ TSM-500NEG18R.2 BF
SKU: F1A016
EAN: 5905951587721
| Tootja | |
|---|---|
| Võimsus | |
| Raami värv | |
| Tõhusus | |
| Tier 1 | |
| Tootegarantii | |
| Lineaarne võimsuse garantii | |
| BusBar arv | |
| Raami paksus | |
| Kõrgus | |
| Laius | |
| Maksimaalne staatiline koormus (Pa) | |
| Kaabli pikkus (+) | |
| Kaabli pikkus (-) | 1300 mm |
| Kogus alusel | |
| Kogus konteineris | |
| Kaal | 23,5 kg |
Netohind
81,44 €
Bruto
Bruto
Datasheet Trina Vertex S+ TSM500NEG18R.28 BF
datasheet-trina-vertex-s-tsm500neg18r-28-bf.pdf
Toote üksikasjad
| Tootja | |
|---|---|
| Võimsus | |
| Raami värv | |
| Tõhusus | |
| Tier 1 | |
| Tootegarantii | |
| Lineaarne võimsuse garantii | |
| BusBar arv | |
| Raami paksus | |
| Kõrgus | |
| Laius | |
| Maksimaalne staatiline koormus (Pa) | |
| Kaabli pikkus (+) | |
| Kaabli pikkus (-) | 1300 mm |
| Kogus alusel | |
| Kogus konteineris | |
| Kaal | 23,5 kg |
Fotovoltaične moodul Trina Vertex S+ TSM-NEG18R.28 475-505W
Moodul Trina Vertex S+ TSM-NEG18R.28 on arenenud fotovoltaične lahendus, mis ühendab kõrge efektiivsuse usaldusväärsusega. Väljundvõimsusega kuni 505 W, positiivne võimsustolerants ja efektiivsus, mis ulatub 22,7%-ni, sobib see moodul ideaalselt kommertslikeks ja tööstuslikeks rakendusteks.
Trina Vertex S+ TSM-NEG18R.28 475-505W mooduli peamised omadused:
- Optimaalne suurus kommertsdakside ja tööstushoonete jaoks – Kompaktne konstruktsioon vähendab süsteemikulusid ja investeeringu tasuvusaega ning madalpinge lahendus võimaldab pikemaid stringe.
- Kergest konstruktsioon kahe klaasi vahel, kõrge usaldusväärsus – Erakordne põletuskindlus ja vastupidavus äärmuslike keskkonnatingimuste suhtes. Lumekoormuse vastupidavus kuni 5400 Pa ja tuulekoormuse kuni 2400 Pa. 25-aastane garantii tootele.
- Maksimaalne energiatootmine – Väljundvõimsus kuni 505 W n tüüpi i-TOPCon tehnoloogiaga, madal võimsuse kadu 1% esimesel aastal ja 0,4% aastas, mis tagab 30-aastase efektiivsusgarantii.
- Universaalne rakendamine katuse süsteemides – Moodul on kooskõlas inverterite, Optimeerijate ja paigaldussüsteemidega. Lihtne käsitsemine, kuna pikkus on alla 2 meetri ja konstruktsioon on kerge.
Kellele on see hea valik?
Moodul Trina Vertex S+ TSM-NEG18R.28 on ideaalne lahendus kommertsi-, tööstus- ja elamuinstalleerimiseks, mis vajavad kõrget efektiivsust ja usaldusväärsust rasketes keskkonnatingimustes. Oma mitmekesisuse ja vastupidavuse tõttu vastab see kõige nõudlikumate kasutajate vajadustele.
Datasheet Trina Vertex S+ TSM500NEG18R.28 BF
datasheet-trina-vertex-s-tsm500neg18r-28-bf.pdf
| Elektrilised andmed (STC) | |||||||
|---|---|---|---|---|---|---|---|
| Parameeter | TSM-475 | TSM-480 | TSM-485 | TSM-490 | TSM-495 | TSM-500 | TSM-505 |
| Maksimaalne võimsus (Pmax) (Wp) | 475 | 480 | 485 | 490 | 495 | 500 | 505 |
| Võimsuse tolerants (W) | 0 ~ +5 | 0 ~ +5 | 0 ~ +5 | 0 ~ +5 | 0 ~ +5 | 0 ~ +5 | 0 ~ +5 |
| Maksimaalne võimsuse jõudlus (Vmp) (V) | 32.3 | 32.5 | 32.7 | 32.9 | 33.1 | 33.3 | 33.5 |
| Maksimaalne vool (Imp) (A) | 14.72 | 14.77 | 14.84 | 14.91 | 14.97 | 15.03 | 15.09 |
| Avaoleku pinge (Voc) (V) | 39.0 | 39.2 | 39.4 | 39.6 | 39.8 | 40.1 | 40.3 |
| Ülevaatusvool (Isc) (A) | 15.68 | 15.72 | 15.76 | 15.80 | 15.85 | 15.86 | 15.89 |
| Mooduli efektiivsus (%) | 21.4 | 21.6 | 21.8 | 22.0 | 22.3 | 22.5 | 22.7 |
| Elektrilised andmed (NOCT) | |||||||
| Parameeter | TSM-475 | TSM-480 | TSM-485 | TSM-490 | TSM-495 | TSM-500 | TSM-505 |
| Maksimaalne võimsus (Pmax) (Wp) | 363 | 367 | 371 | 375 | 378 | 382 | 386 |
| Maksimaalne võimsuse jõudlus (Vmp) (V) | 30.4 | 30.6 | 30.8 | 31.0 | 31.3 | 31.5 | 31.8 |
| Maksimaalne vool (Imp) (A) | 11.94 | 11.98 | 12.02 | 12.06 | 12.08 | 12.12 | 12.15 |
| Avaoleku pinge (Voc) (V) | 36.9 | 37.2 | 37.4 | 37.6 | 37.7 | 38.0 | 38.3 |
| Ülevaatusvool (Isc) (A) | 12.64 | 12.67 | 12.70 | 12.74 | 12.76 | 12.78 | 12.81 |
| Mehhaanilised andmed | |||||||
| Fotogalvaanilised paneelid | Monokristallilised | Monokristallilised | Monokristallilised | Monokristallilised | Monokristallilised | Monokristallilised | Monokristallilised |
| Rakend arv | 108 rakku | 108 rakku | 108 rakku | 108 rakku | 108 rakku | 108 rakku | 108 rakku |
| Mooduli mõõtmed (mm) | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm |
| Kaal (kg) | 23,5 kg | 23,5 kg | 23,5 kg | 23,5 kg | 23,5 kg | 23,5 kg | 23,5 kg |
| Esiklaas | 1.6 mm, Kõrge edastusastmega, Tugevdatud karastatud klaas AR | 1.6 mm, Kõrge edastusastmega, Tugevdatud karastatud klaas AR | 1.6 mm, Kõrge edastusastmega, Tugevdatud karastatud klaas AR | 1.6 mm, Kõrge edastusastmega, Tugevdatud karastatud klaas AR | 1.6 mm, Kõrge edastusastmega, Tugevdatud karastatud klaas AR | 1.6 mm, Kõrge edastusastmega, Tugevdatud karastatud klaas AR | 1.6 mm, Kõrge edastusastmega, Tugevdatud karastatud klaas AR |
| Kapslite materjal | POE/EVA | POE/EVA | POE/EVA | POE/EVA | POE/EVA | POE/EVA | POE/EVA |
| Tagaklaas | 1.6 mm, Tugevdatud karastatud klaas | 1.6 mm, Tugevdatud karastatud klaas | 1.6 mm, Tugevdatud karastatud klaas | 1.6 mm, Tugevdatud karastatud klaas | 1.6 mm, Tugevdatud karastatud klaas | 1.6 mm, Tugevdatud karastatud klaas | 1.6 mm, Tugevdatud karastatud klaas |
| Raam | 30 mm, Anodeeritud alumiinium, must | 30 mm, Anodeeritud alumiinium, must | 30 mm, Anodeeritud alumiinium, must | 30 mm, Anodeeritud alumiinium, must | 30 mm, Anodeeritud alumiinium, must | 30 mm, Anodeeritud alumiinium, must | 30 mm, Anodeeritud alumiinium, must |
| J-Box | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 |
| Kablid | Fotovoltailine tehnoloogia kaabel 4.0 mm², Maastik: 1300/1300 mm, Portree: 280/350 mm | Fotovoltaaline tehnoloogia kaabel 4.0 mm², Maastik: 1300/1300 mm, Portree: 280/350 mm | Fotovoltaaline tehnoloogia kaabel 4.0 mm², Maastik: 1300/1300 mm, Portree: 280/350 mm | Fotovoltaaline tehnoloogia kaabel 4.0 mm², Maastik: 1300/1300 mm, Portree: 280/350 mm | Fotovoltaaline tehnoloogia kaabel 4.0 mm², Maastik: 1300/1300 mm, Portree: 280/350 mm | Fotovoltaaline tehnoloogia kaabel 4.0 mm², Maastik: 1300/1300 mm, Portree: 280/350 mm | Fotovoltaaline tehnoloogia kaabel 4.0 mm², Maastik: 1300/1300 mm, Portree: 280/350 mm |
| Ühendused | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 |
| Temperatuuri näitajad | |||||||
| NOCT (Nominaalne töötamise temperatuur) (°C) | 43 ± 2°C | 43 ± 2°C | 43 ± 2°C | 43 ± 2°C | 43 ± 2°C | 43 ± 2°C | 43 ± 2°C |
| Temperatuurikoefitsient Pmax (%/°C) | -0,29 | -0,29 | -0,29 | -0,29 | -0,29 | -0,29 | -0,29 |
| Temperatuurikoefitsient Voc (%/°C) | -0,24 | -0,24 | -0,24 | -0,24 | -0,24 | -0,24 | -0,24 |
| Temperatuurikoefitsient Isc (%/°C) | 0,04 | 0,04 | 0,04 | 0,04 | 0,04 | 0,04 | 0,04 |
| Maksimaalsed näitajad | |||||||
| Töötamise temperatuur | -40 ~ +85°C | -40 ~ +85°C | -40 ~ +85°C | -40 ~ +85°C | -40 ~ +85°C | -40 ~ +85°C | -40 ~ +85°C |
| Maksimaalne süsteemi pinge (V) | 1500 V DC (IEC) | 1500 V DC (IEC) | 1500 V DC (IEC) | 1500 V DC (IEC) | 1500 V DC (IEC) | 1500 V DC (IEC) | 1500 V DC (IEC) |
| Maksimaalne kaitsevoog (A) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
| Garantii | |||||||
| Toote garantii | 25 aastat | 25 aastat | 25 aastat | 25 aastat | 25 aastat | 25 aastat | 25 aastat |
| Võimsuse garantii | 30 aastat | 30 aastat | 30 aastat | 30 aastat | 30 aastat | 30 aastat | 30 aastat |
| Võimsuse kadu esimesel aastal | 1% | 1% | 1% | 1% | 1% | 1% | 1% |
| Aastane võimsuse kadu | 0,4% | 0,4% | 0,4% | 0,4% | 0,4% | 0,4% | 0,4% |
| Pakendikonfiguratsioon | |||||||
| Moodulid paletil | 36 tk | 36 tk | 36 tk | 36 tk | 36 tk | 36 tk | 36 tk |
| Moodulid konteinerisse (40′ HQ) | 864 tk | 864 tk | 864 tk | 864 tk | 864 tk | 864 tk | 864 tk |
