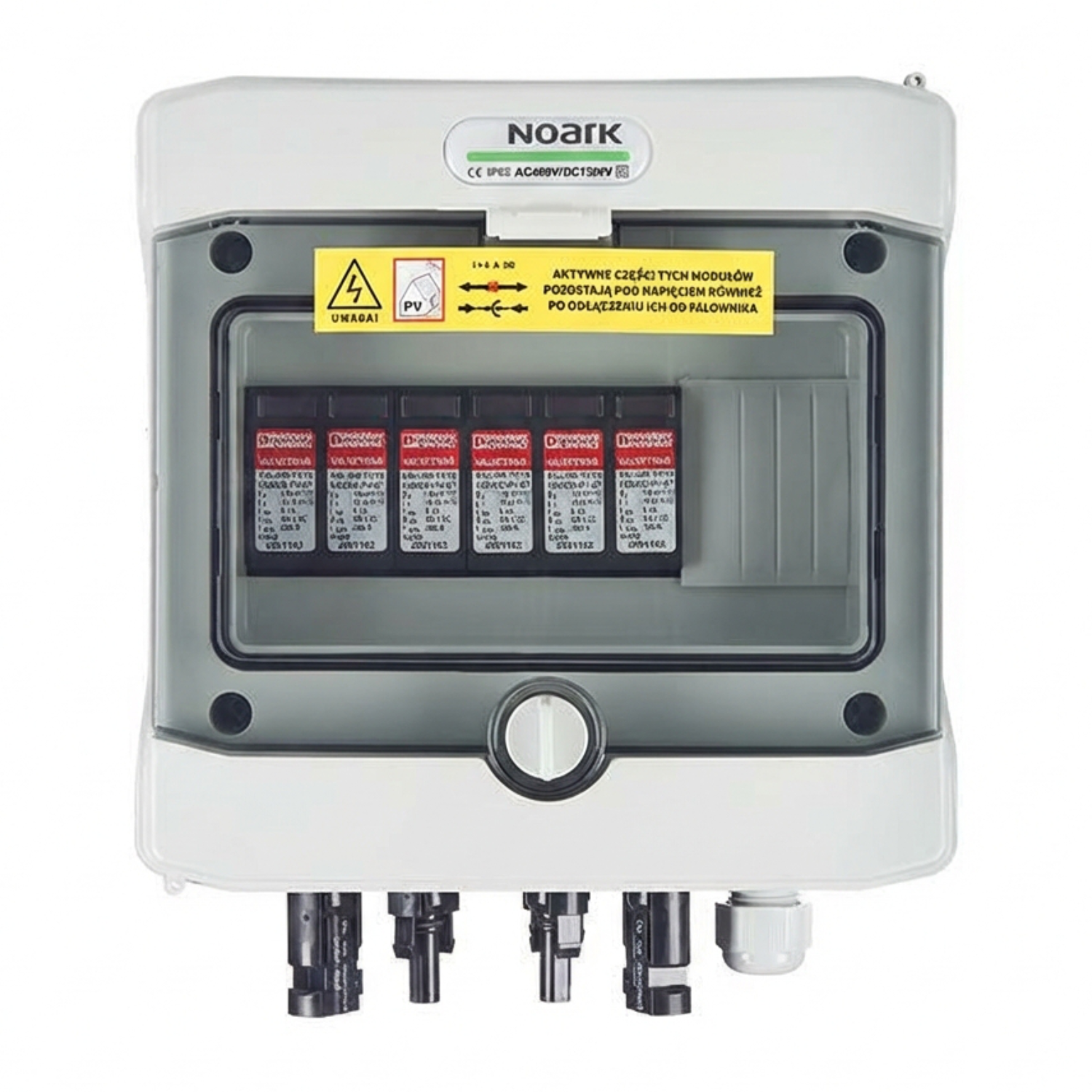

Jaotuskilp – NOARK – SH-6 DC
SKU: F39044
EAN: 2010000034712
Toote üksikasjad
| Kaal | 1,88 kg |
|---|---|
| CN | 85351010 |
Noark SH-6 DC Standardseeria
Noark SH-6 DC ühenduskast on hermeetiline lahendus, mõeldud kasutamiseks päikesepaneelisüsteemides. See tagab kõrge kaitseastme IP65 ja kaitseklassi II, muutes selle ideaalseks valikuks süsteemidele, kus nõutakse töökindlust ja ohutust. Mooduline konstruktsioon võimaldab paindlikku kohandamist vastavalt paigaldusnõuetele.
Põhijooned Noark SH-6 DC hermeetilisest ühenduskastist:
- Mooduline ehitus 8 moodulikohaga, tagamaks paindliku konfiguratsiooni.
- Integreeritud MC4-ühendused, mis lihtsustavad paigaldust.
- Kaitseaste IP65 tagab tolmu- ja veekindluse.
- Kaitseklass II kasutajate suurema ohutuse tagamiseks.
- Varustatud DC-ületipinge piirajaga tüübist 1+2 PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Läbipaistvad uksed võimaldavad kiiret kontrolli.
Kellele see on hea valik?
Noark SH-6 DC on suurepärane valik päikesepaneelisüsteemide paigaldajatele, nii äikesekaitsega kui ilma. Selle hermeetiline konstruktsioon ja kõrge IP65 kaitseaste sobivad välitingimustes pinnapealseks paigaldamiseks. See on ideaalne lahendus nii elamu- kui ka kommertsinstalatsioonidesse, kus ohutus ja töökindlus on prioriteedid.
| Parameeter | PHS 8T |
|---|---|
| KARBI ELEKTRI- JA MEHAANILISED PARAMEETRID | |
| Mudel | PHS 8T |
| Moodulite arv | 8 |
| Vastavus standarditele | EN 60670-1, EN 62208 |
| Kaitseaste | IP65 |
| Kaitseklass | II |
| Nimisisolatsioonipinge (Ui) | 690 V AC, 1000 V DC |
| Kuuma traadi katse | 650°C |
| Löögikindlus | IK08 |
| Taaskasutatav plast | halogeenivaba |
| Kasutatud ühendused | 2× mooduliahel 2 MPPT jaoks, 2× DC ülepinge kaitse tüüp 1+2, Ühendamiseks valmis, Modulaarne konstruktsioon, MC4 paneeliühendused |
| Uksed | läbipaistvad |
| Värv | valge |
| KASUTATUD DC ÜLEPINGEKAITSE | |
| Tootja/mudel | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Ülepingekaitse tüüp | Tüüp 1+2 |
| Maksimaalne püsiv pinge UCPV | 1050 V DC |
| Lühisekindlus I SCPV | 2000 A |
| Pidev töövool ICPV | <20 µA |
| Nimikoormusvool IL | 80 A |
| Kaitsejuhtme vool IPE | <=20 µA DC, <=250 µA AC |
| Ootelrežiimi võimsustarve PC | <25 mVA |
| Nimiväljavool (8/20) µs | 15 kA |
| Maksimaalne väljavool Imax (8/20) µs | 40 kA |
| Äikesevool (10/350) µs, laeng | 2,5 As |
| Äikesevool (10/350) µs, spetsiifiline energia | 6,25 kJ/ΩM |
| Äikesevool (10/350) µs, tippväärtus Limp | 5 kA |
| Koguväljavool Itotal (8/20) µs | 40 kA |
| Koguväljavool Itotal (10/350) µs | 5 kA |
| Kaitsetase Up | <= 3,5 kV |
| Jääkpinge Ures | <= 3,5 kV (In korral), <= 2,9 kV (5 kA korral), <= 3,2 kV (10 kA korral), <= 3,7 kV (20 kA korral), <= 4,1 kV (30 kA korral), <= 4,6 kV (40 kA korral) |
| Reaktsiooniaeg tA | <= 25ns |
| Isolatsioonitakistus Riso | <= 5 GΩ (500 VDC juures) |
